HDGC3510 电能质量测试仪监测记录

监测记录功能可对电压、电流、电压谐波(总谐波+1~25次谐波)、电流谐波(总谐波+1~25次谐莆奶通氰波)、有功功率、功率因数等参数进行长时间测量记录。

使用的按钮如下:

返回:返回上一级菜单。

开始记录:开始测量并按设定的参数记录测量结果。

设置:选择谐波测量结果表现形式,只在显示谐波测量结果时有效。如图8-5。

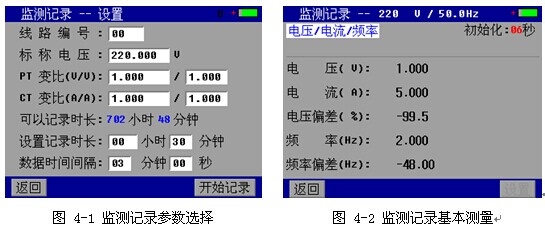

图 4-2中,220.00V/ 50.00Hz表示此次测量的额定电压为220.00V,额定频率为50.00Hz,下同。

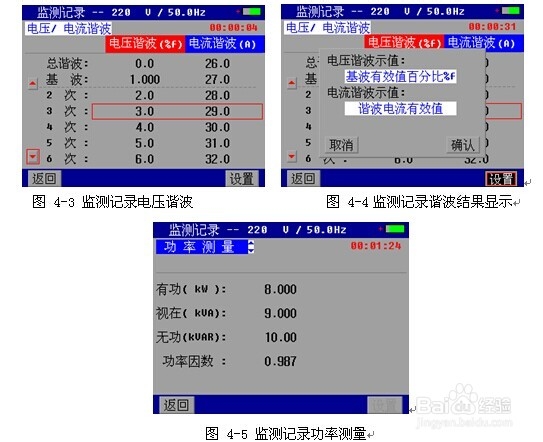

如图4-5,为监测记录功率测量界面。可显示有功功率,视在功率,无功功率,功率因素。

3)、保存数据。

监测记录数据按照设定的时间间隔自动将已测量数据保存一次。监测记录数据都保存在RECxxxxX.PQD中。xxxx为整数,X为英文字母。每次测量保存在单独的一个文件中。

4)、保存屏幕。

在插入USB盘,并且当前无对USB盘的操作时,可连续按数字键“9”三下,将当前屏幕保存到USB盘。
