地网电阻测量仪

RTWR-5A大地网接地电阻测试仪，是变电站等各种现场应用于对接地电阻及相关参数测试的高精度测试仪器。该仪器具有体积小、重量轻、携带方便、抗干扰性能强、准确度高等特点。仪器为一体化结籁缰汾秘构，内置变频电源模块，输出电源连续变频可调。频率可变为45Hz或55Hz，内置高速处理器核心，采用高端数字滤波技术，有效避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。大量现场测试和用户使用情况表明，在运行变电站的恶劣电磁环境下进行接地网测试时，该测量仪的测量数据准确稳定、重复性好，是大、中型接地网特性参数测量的理想仪器。

RTWR-5A大地网接地电阻测试仪使用说明

1、主界面仪器安全接地后，接入仪器工作电源打开电源开关；进入主菜单（如图1）；可以看到设备信息、数据管理、时间设置和参数测试共四个选项。分别轻轻点击选项中央即可进入相应的下级菜单。

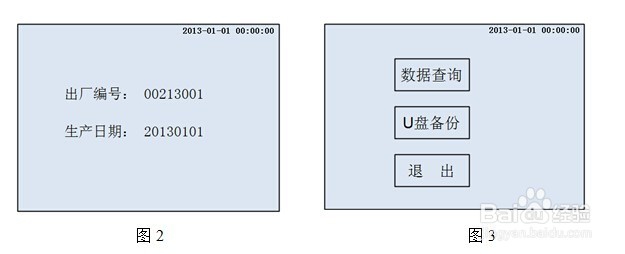

2、设备信息在主菜单（如图1）的第一项“设备信息”上轻轻点击一下则仪器将显示此设备的出厂编号和生产日期这两项信息（如图2），点击空白地区即可退出此界面回到主菜单界面。

3、数倌栗受绽据管理在主菜单（如图1）的第二项“数据管理”上轻轻点击一下则仪器进入下一级显示菜单（如图3）；点击第一项“数据查询”则可以任四歹吭毳意查看仪器测量过的每一组数据的详细信息，如需打印也可直接点击打印按键即可直接打印输出。第二项“U盘备份”可以将仪器所保存的所有数据导入到U盘当中并生成以日期为文件名的文本文件进行保存，此文件可以在PC机上用仪器附带的软件进行操作。

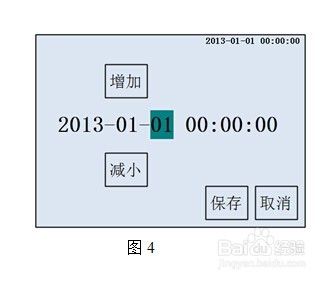

4、时间设置在主菜单（如图1）的第三项“时间设置”上轻轻点击一下则仪器进入时间调整界面（如图4）；分别点击时间的年、月、日、时、分则后点击上方的“增加”或者下方的“减小”即可调整每一项直至调整完成，最后按点击下方的“保存”按钮则保存刚才调整后的时间并返回主界面，点击“取消”按钮则不保存刚才所调整的数据，直接返回主界面。

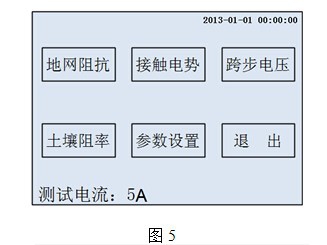

5、参数测试在主菜单（如图1）的第四项“参数测试”上轻轻点击一下则仪器进入参数设置及项目测试界面（如图5）；此界面第一行是测量项目部分共三个测量项目分别为地网阻抗、接触电势和跨步电压；第二行为参数设置部分，可分别设置测试电流和短路电流。在外部接线连接好之后，开始测试之前一般先对测试时所需的各项参数进行设置。设置好之后点击“保存”，即保存设置并退出。
