Proe三维训练三百六十四简单实体

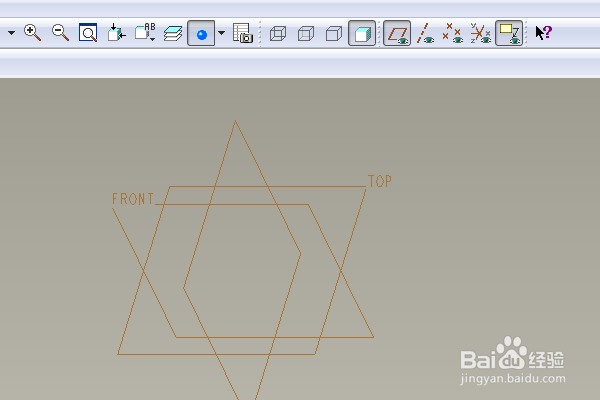

1、如下图示，

 打开Proe软件，新建一缺省的实体零件

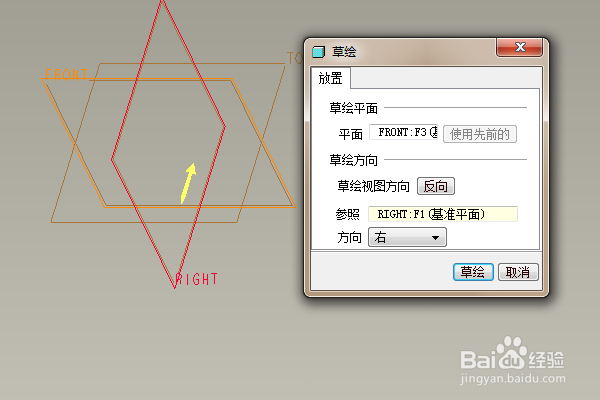

2、如下所示，

执行【拉伸——放置——定义——front面——草绘】，直接进入草绘。

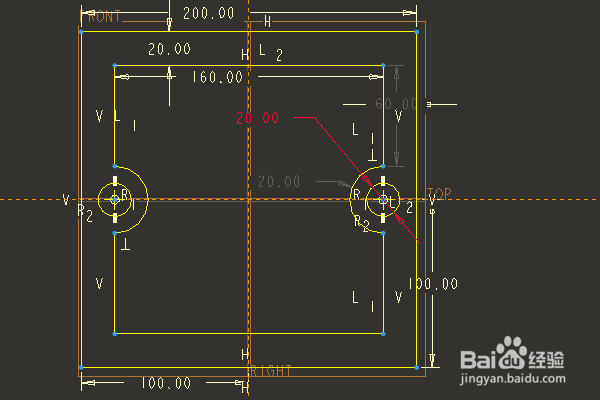

3、激活矩形命令，画两个正方形，

双击修改尺寸：边长200，边距离轴都是100，宽度20，小边长160，

激活圆命令，以线段中点为圆心画两个同心圆，

双击修改尺寸：大圆半径20，小圆直径20，

激活删除段命令，删除大圆的半边圆弧和里面的直线段，

点击√，完成并退出草绘。

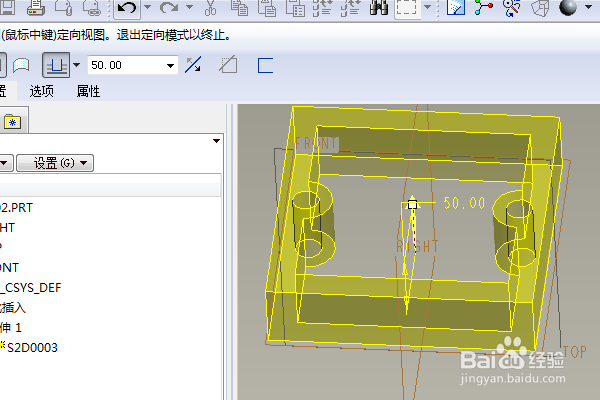

4、双击修改拉伸高度为50，

回车，完成并结束本次拉伸操作。

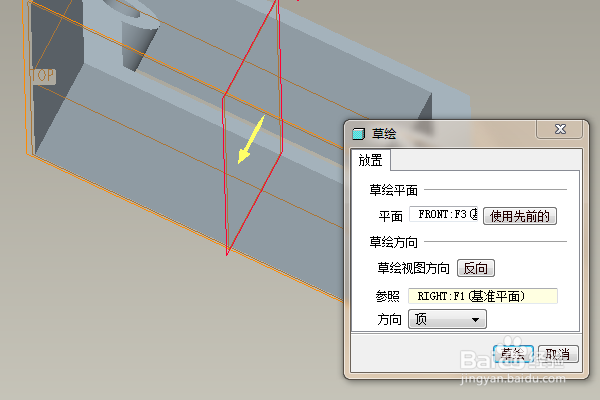

5、如下所示，

执行【拉伸——放置——定义——front面——草绘】，直接进入草绘。

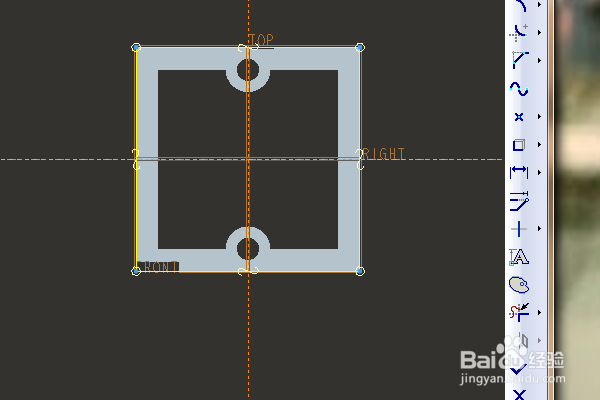

6、激活投影命令，将外轮廓投影出来，

点击√，完成并退出草绘。

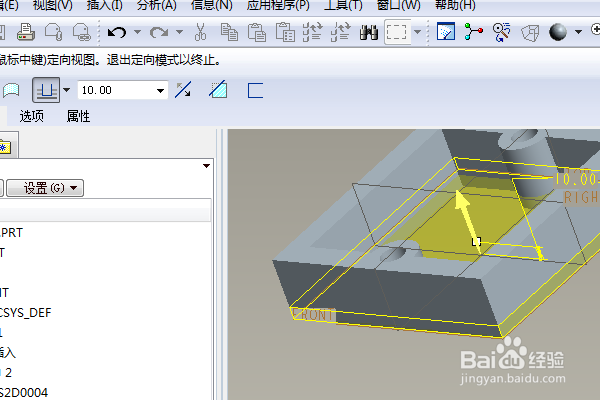

7、双击修改拉伸高度为10，调整方向，

回车，完成并结束本次拉伸操作。

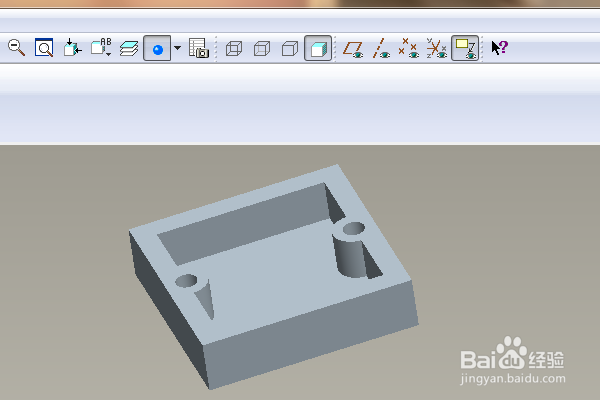

8、隐藏所有的基准，

至此，

这个简单实体就创建完成，

本次训练结束。
