caxa三维设计训练十四之圆柱两头球

1、如下所示，

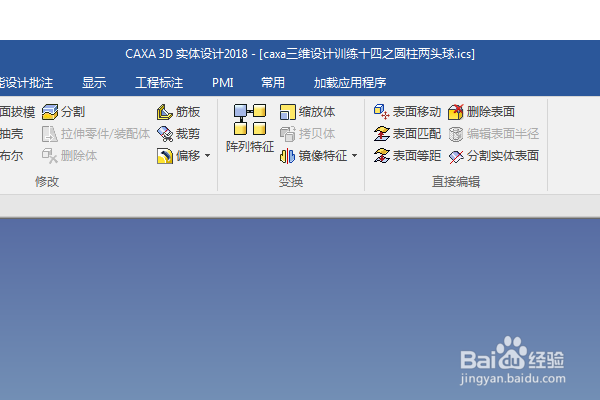

打开caxa三维实体设计软件，

新建一个空白的设计环境，保存为：caxa三维设计训练十四之圆柱两头球

2、如下所示，

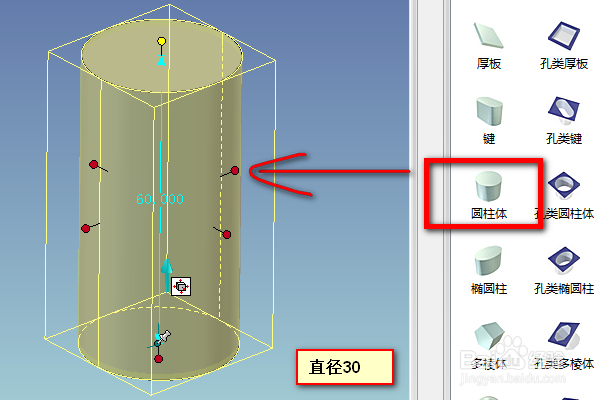

在右边的设计元素库中找到圆柱体，拖动到三维区域，释放，

双击，点击手柄，修改尺寸：直径30，高度60，

3、如下所示，

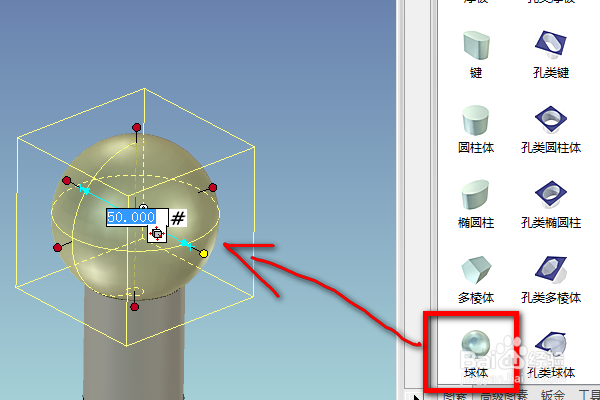

在右边的设计元素库中找到球体，拖动到三维区域，点击圆柱体的端面圆心点，释放，

双击，点击手柄，修改尺寸：直径50，

4、如下所示，

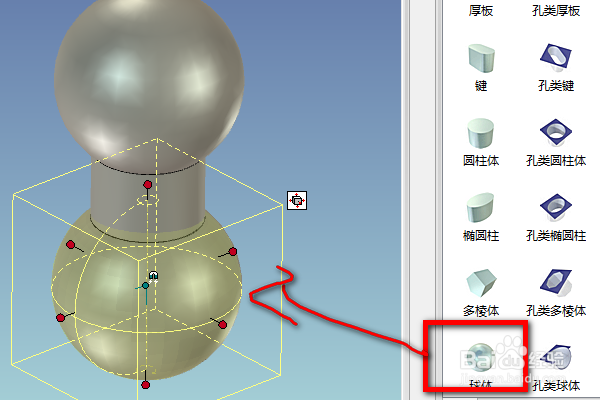

在右边的设计元素库中找到球体，拖动到三维区域，点击圆柱体的另一端面圆心点，释放，

双击，点击手柄，修改尺寸：直径50，

5、如下所示，

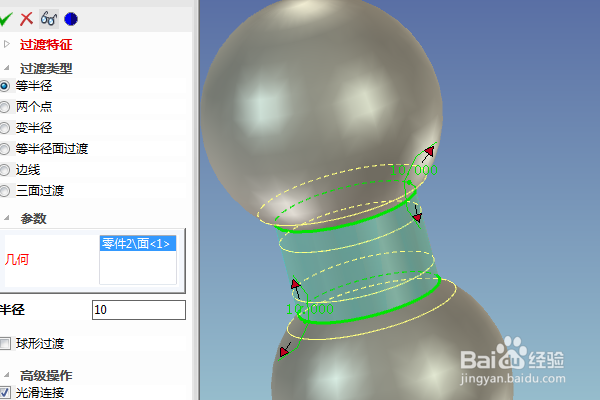

点击工具栏中的圆角过渡命令，

点击中间的圆柱侧面，

左边的属性栏中设置半径为R10，回车，完成并结束本次圆角过渡操作，

6、如下所示，

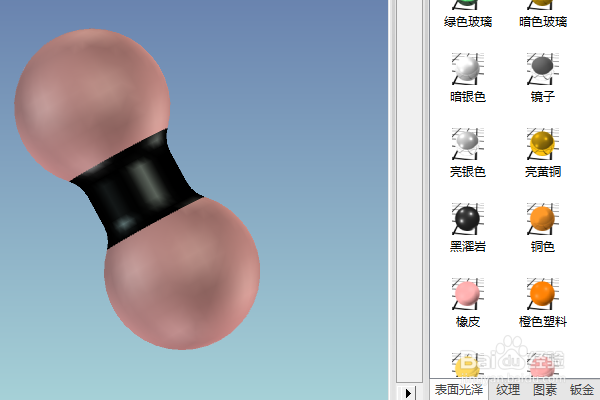

从右边的设计元素库中拖动两种颜色到实体中，给实体的表面上色，

至此，

这个设计就完成了，

本次训练结束，
