caxa三维设计训练十九之圆台镜像抽壳

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，保存为：caxa三维设计训练十九之圆台镜像抽壳

2、如下所示，

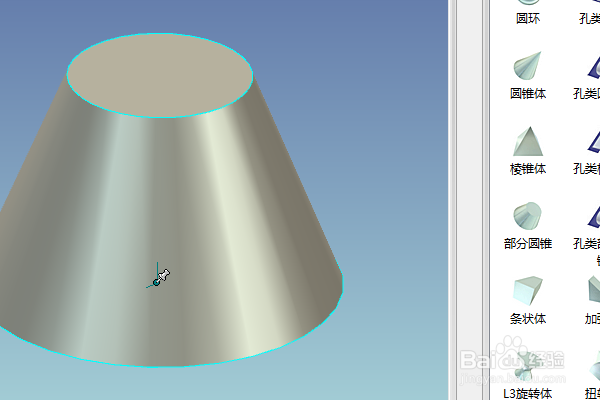

在右边的设计元素库中找到部分圆锥，拖动到三维区域，释放，

快速完成圆台的创建。

3、如下所示，

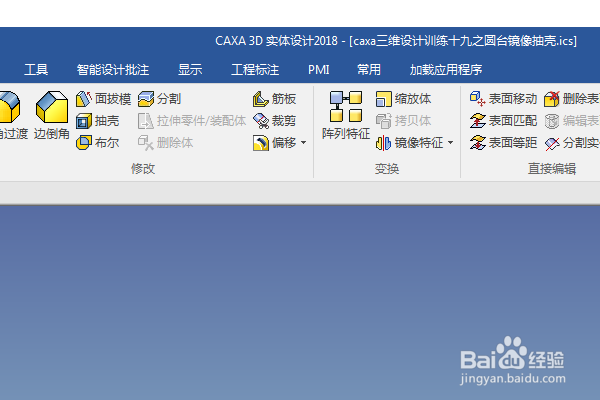

点击工具栏中的镜向特征命令，

特征选择部分圆锥，平面选择圆台的上平面，

点击√，完成并结束本次镜向操作。

4、如下所示，

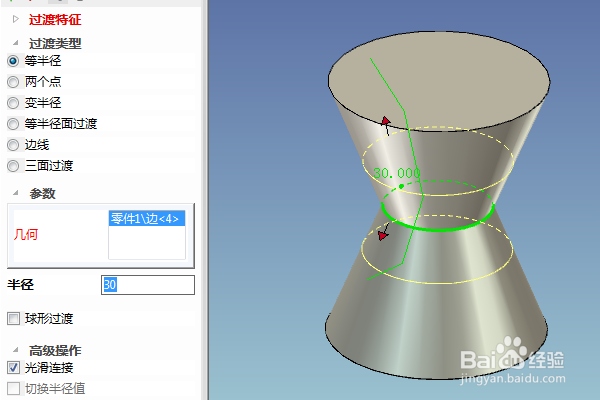

点击工具栏中的圆角过渡命令，

选择实体交线，设置半径为R30，

点击√。完成并结束本次圆角过渡操作。

5、如下所示，

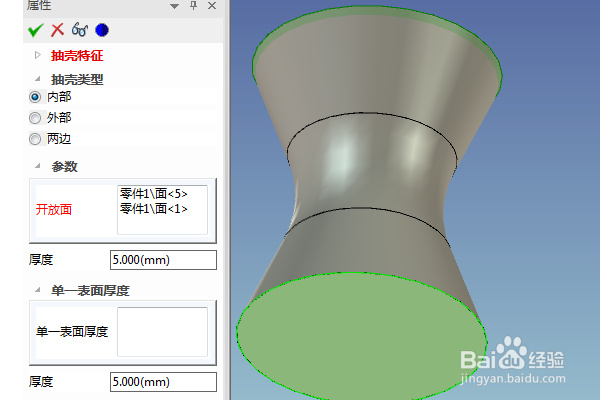

点击工具栏中的抽壳命令，

选择上下两个平面，设置厚度为5，

点击√。完成并结束本次抽壳操作。

6、如下所示，

点击工具栏中的圆角过渡命令，

选择实体上下两个平面，设置半径为R2，

点击√。完成并结束本次圆角过渡操作。

7、如下所示，

将显示设置为真实感图，

在右边设计元素库中拖一个“橙色塑料”效果到三维实体上，

至此

这个三维零件就设计完成，

本次训练结束。
