caxa三维设计训练十一之长方体抽壳加圆柱

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，

保存为：caxa三维设计训练十一之长方体抽壳加圆柱

2、如下所示，

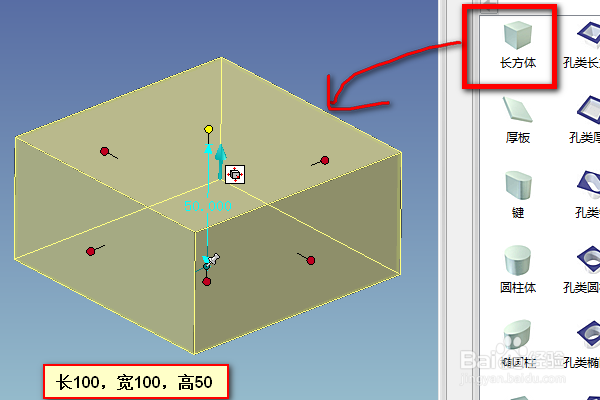

在右边的设计元素库中找到长方体，拖动到三维区域，释放，

双击修改尺寸：100x100x50

3、如下所示，

点击工具栏中的抽壳命令，

看左边的属性栏，设置开方面为长方体的上平面，

设置厚度为10，

点击√，完成并结束本次抽壳操作。

4、如下所示，

在右边的设计元素库中找到圆柱体，拖动到三维区域，点击腔体底面的中心点，释放，

双击修改尺寸：直径40，高度30，

5、如下所示，

在右边的设计元素库中找到孔类圆柱体，拖动到三维区域，点击圆柱体的上端面圆心点，释放，

双击修改尺寸：直径30，高度超过实体即可，

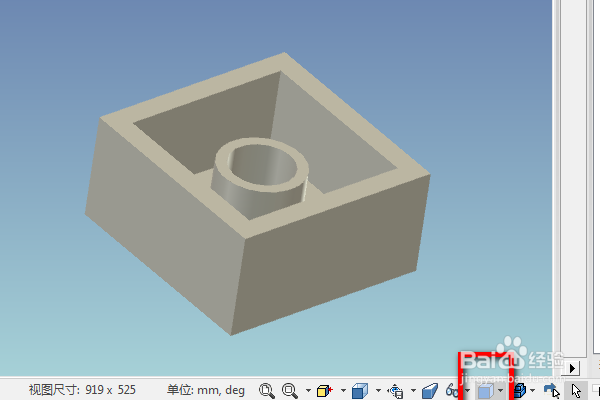

6、如下所示，

将显示设置为真实感图，

至此，

这个三维实体零件就设计完成，

本次训练结束。
