Proe三维训练六十三之草绘花纹拉伸

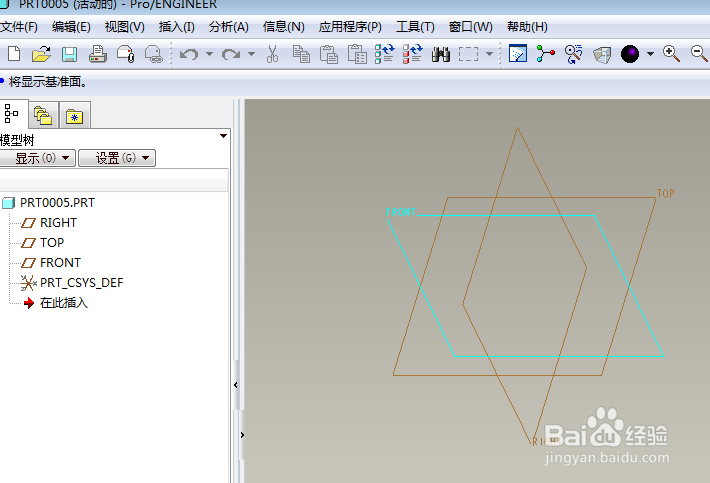

1、如下图示，打开Proe软件，新建一缺省的实体零件，

2、如下图所示，执行【拉伸——放置——定义——FRONT面——草绘】，直接进入草绘环境。

3、如下所示，激活矩形命令，画一个正方形，仇荸驼惦双击修改尺寸：边长200，边距离轴100，激活圆命令，四边中点画圆，

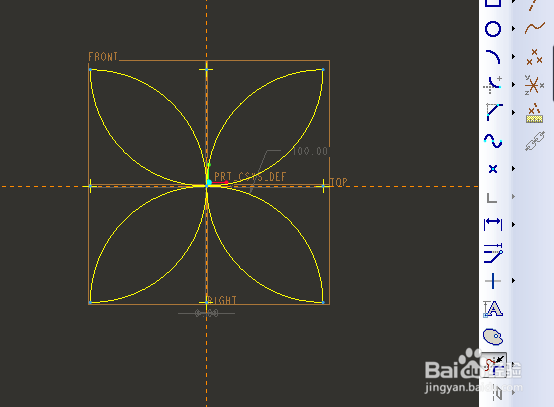

4、如下所示，激活删除段命令，删除多余的圆弧和矩形，

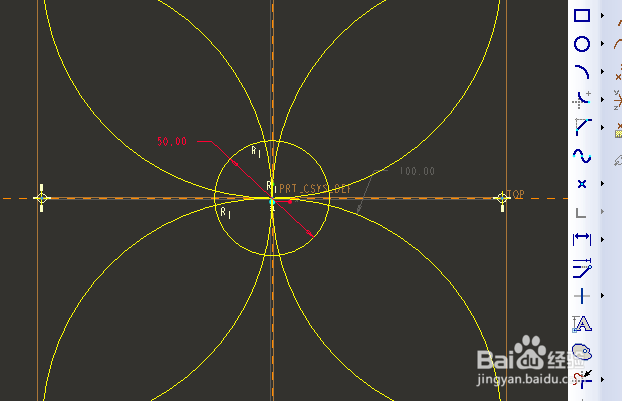

5、如下所示，激活圆命令，中间画一个圆，双击修改直径为50，

6、如下所示，激活圆命令，中间画一个圆，双击修改直径为100，激活删除段命令，删除多余的圆弧，点击右边工具栏中的√，完成并退出草绘。

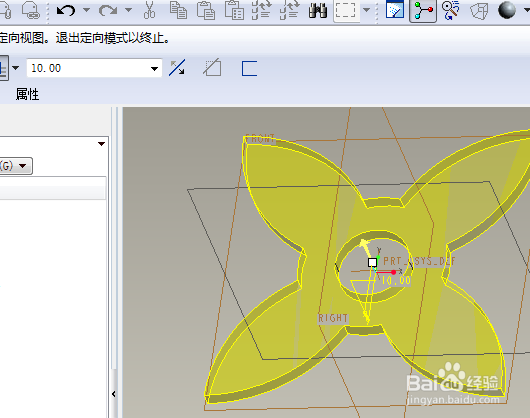

7、如下所示，双击修改拉伸高度为10，回车，完成并结束拉伸操作。

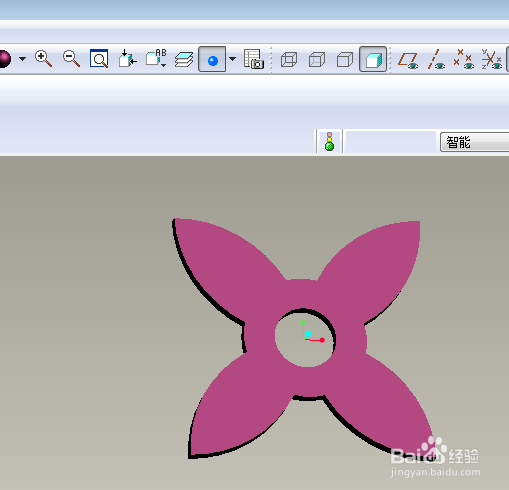

8、如下所示，隐藏所有的基准，给实体上色，、、、、、、、、至此，这个三维实体零件就创建完成，本次训练结束。
