Pro/e5.0如何创建扭转弹簧模型？

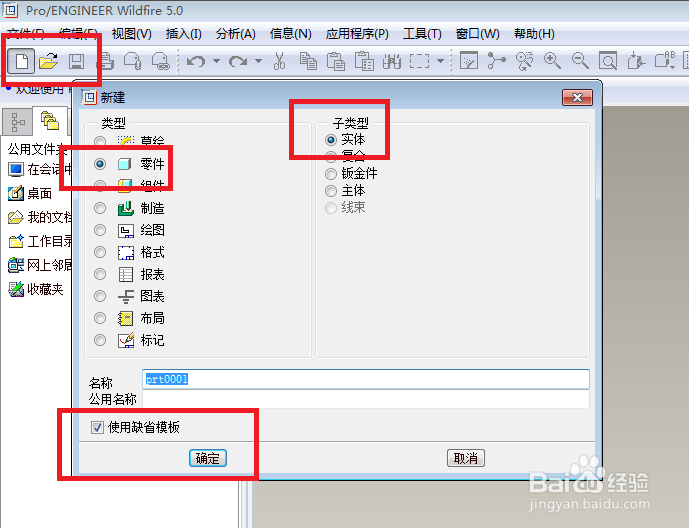

1、如下图所示，
打开Pro/e5.0软件，
新建一个实体零件文件。

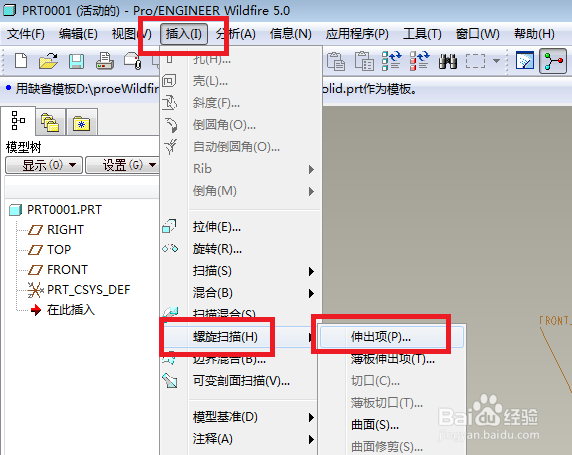

2、如下图所示，
执行【插入】【螺旋扫描】【伸出项】。

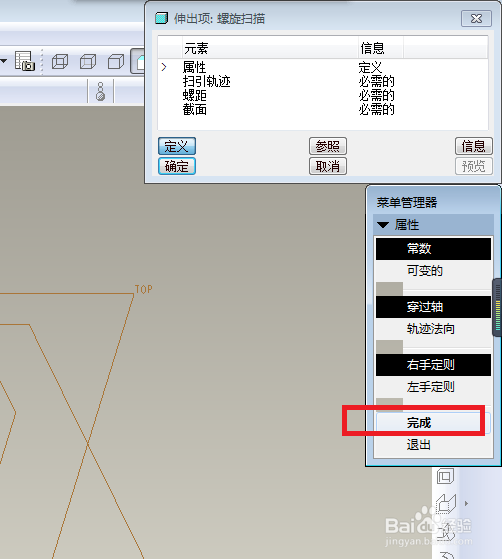

3、如下图所示，
软件右上角出现了“伸出项：螺旋扫描”对话框和“菜单管理器”，
菜单管理器中有默认的各种属性参数，
我们只管点击“完成”。

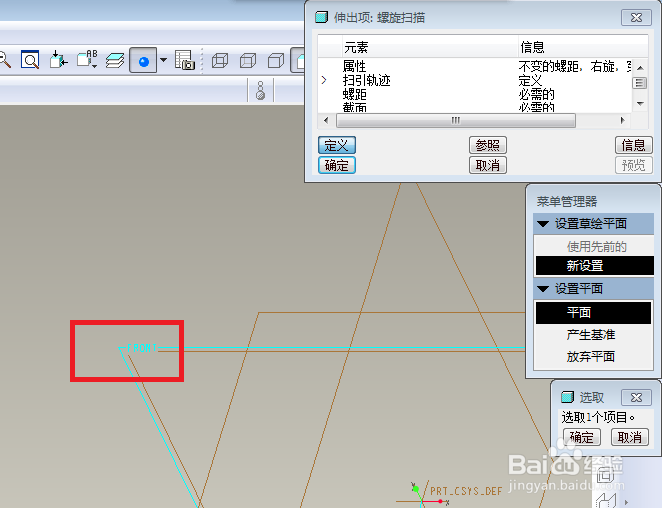

4、这里本有三步操作，
因为文字说明太简单了，
笔者给放到了一起。
————
第一幅图：点击“FRONT面”，

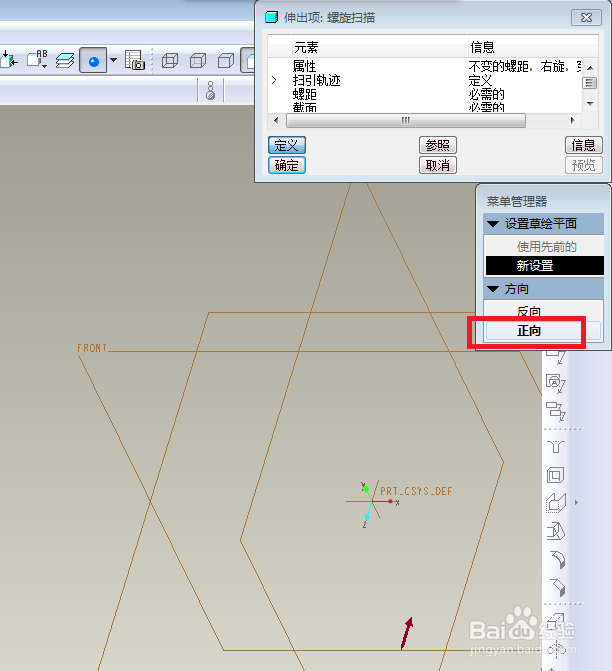

第二幅图：点击“正向”，

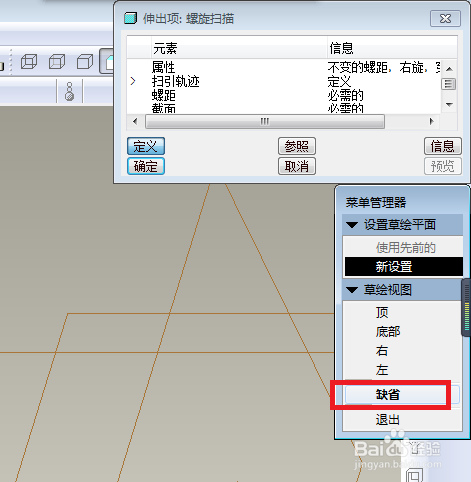

第三幅图：点击“缺省”。

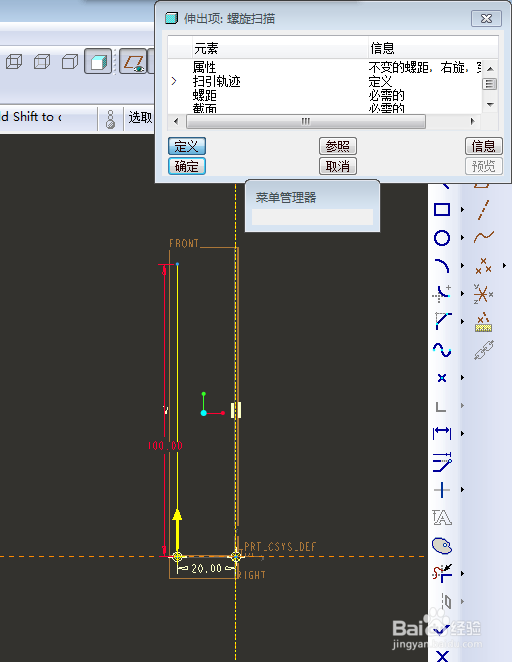

5、如下图所示，
进入到草绘环境，
这里是要画扫描轨迹。
1、点击工具栏中的“中心线”图标，过坐标原点画一条纵向中心线，
2、点击工具栏中的“直线”图标，在横轴上任取一点为起点画一条与中心线平行的竖直线段，
3、标注直线段的尺寸，
4、点击“√”。

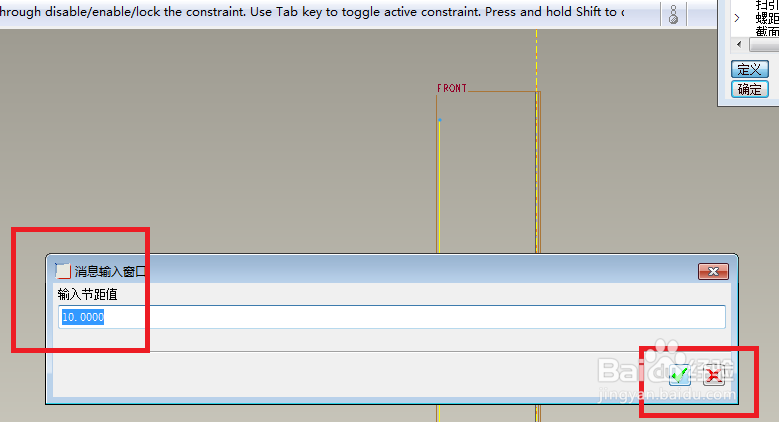

6、如下图所示，
退出草绘环境之后，
软件中间出现一个“消息输入窗口”对话框，
在这个对话框中我们输入节距值：10，
然后点击对话框右下角的“√”。

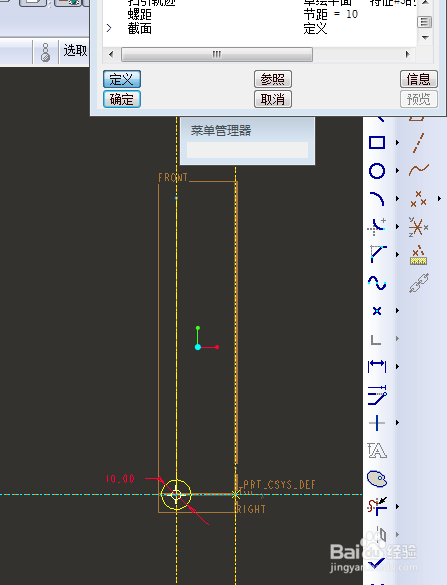

7、如下图所示，
又一次进入到草绘环境，
这里是要画扫描的截面图形，
我们以新出现的坐标原点为圆心画一个圆，
然后双击修改直径为10，
最后点击“√”。

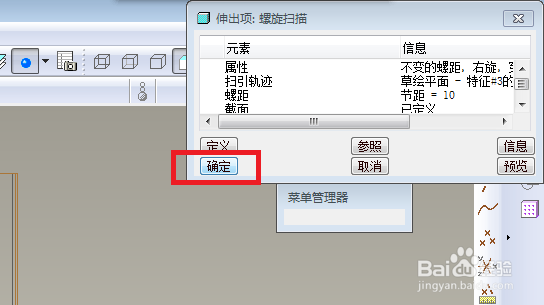

8、如下图所示，
退出草绘环境，
点击“伸出项：螺旋扫描”对话框左下角的“确定”。
至此，
扭转弹簧的中间弹簧部分就造好了。

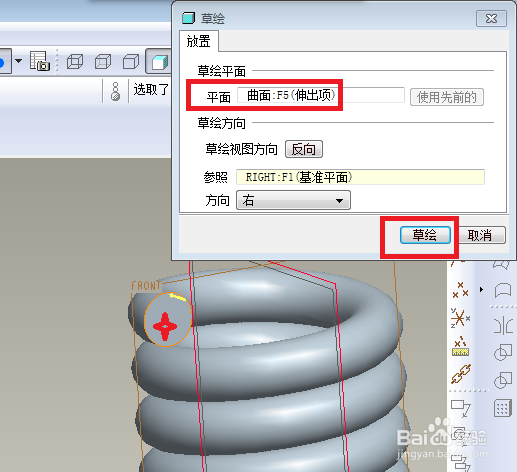

9、拉伸圆柱体。
————
首先如下第一幅图所示，
执行【拉伸——放置——定义——红色四角星所在的实体平面——草绘】。
————

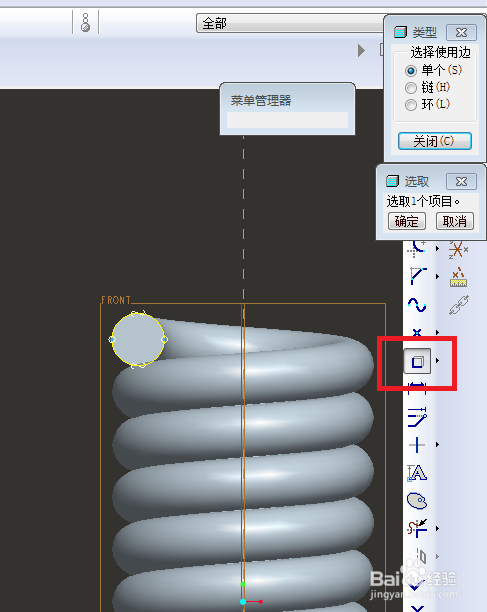

然后如下第二幅图所示，
进入到草绘环境，
点击“类型”图标，将螺旋扫描的截面圆显示出来。
————

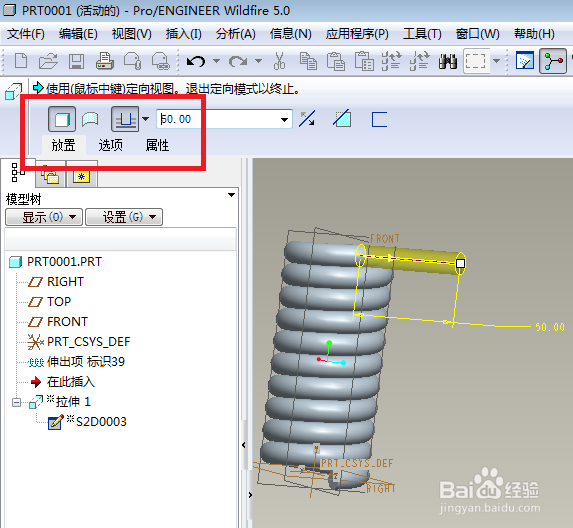

最后如下第三幅图所示，
软件左上角设置拉伸高度50，
软件右上角点击“√”，完成并结束本次操作。

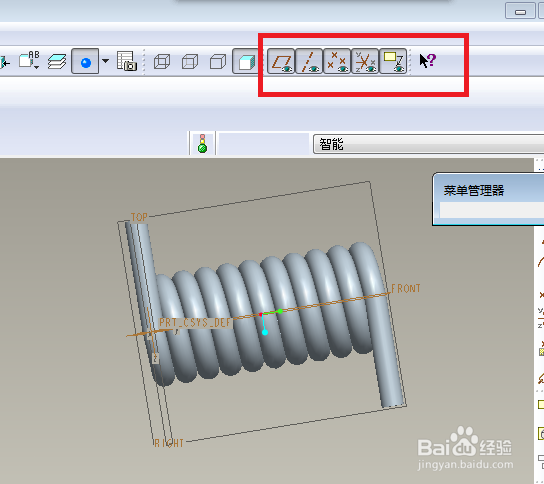

10、如下图所示，
重复上一步操作，
拉伸扭转弹簧的另一头圆柱体，
然后点击下图工具栏中红色框选中的图标，
将所有的基准面、基准轴等全部隐藏起来。

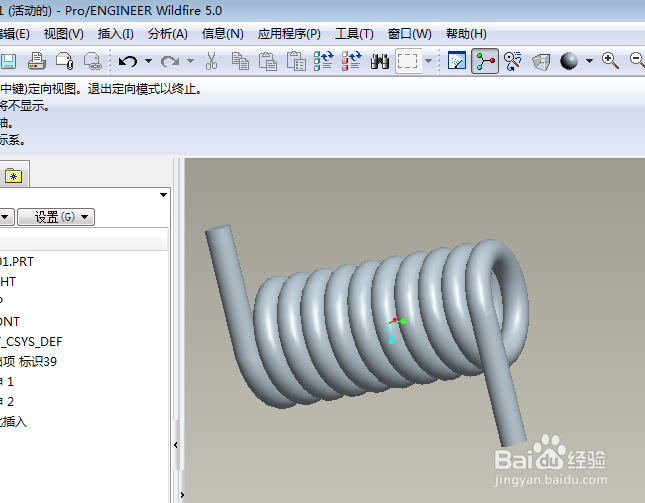

11、完成以上所有的操作，
一个简单的扭转弹簧模型就造好了。
