UG10.0练习三维建模二百一十五

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模二百一十五

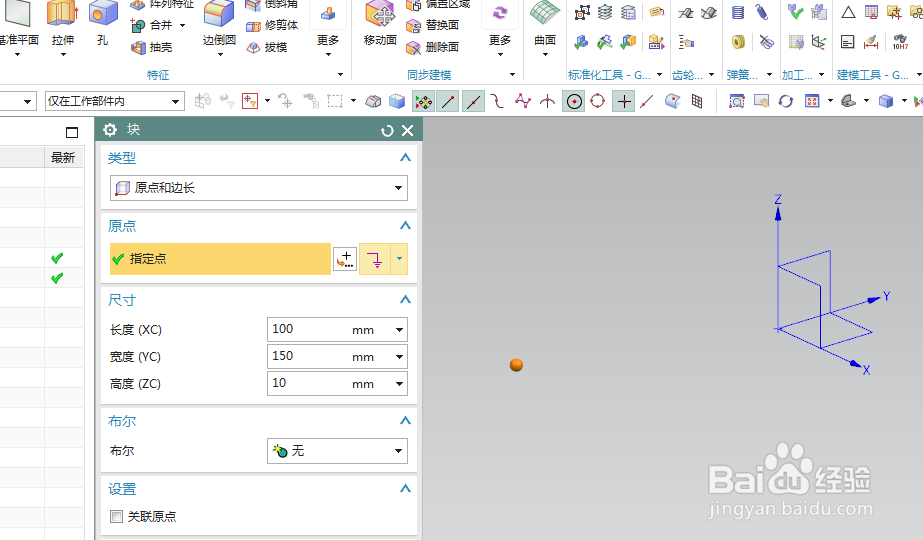

2、如下图所示，执行【菜单——插入——设计特征——长方体】，指定点：X坐标是-50，Y坐标是-75，Z坐标是-10，设置尺寸：100x150x10，点击确定。

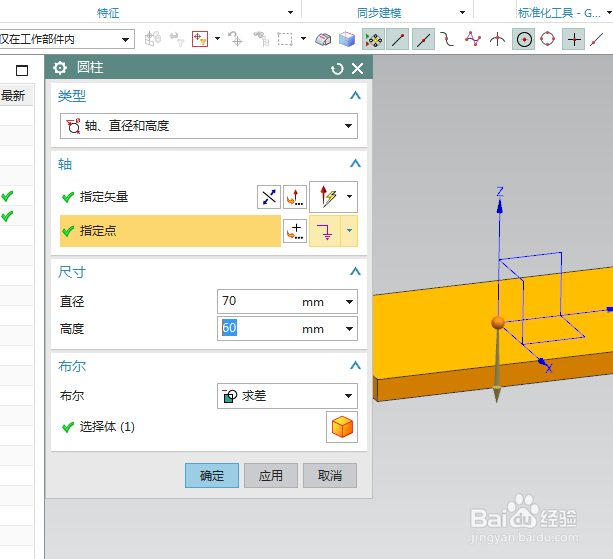

3、如下图所示，执行【菜单——插入——设计特征——圆柱体】，指定矢量Z轴，反向，指定点：坐标原点，设置尺寸：直径70，高度60，布尔求差，点击确定。

4、如下图所示，执行【拉伸——XY平面】，直接进入草图。

5、如下图所示，激活矩形命令，画一个矩形，秘韩殉刳激活快速尺寸命令，标注尺寸：上下边线距离实体边线都是15，上边线宽40，右边线距离纵轴20，点击确定。

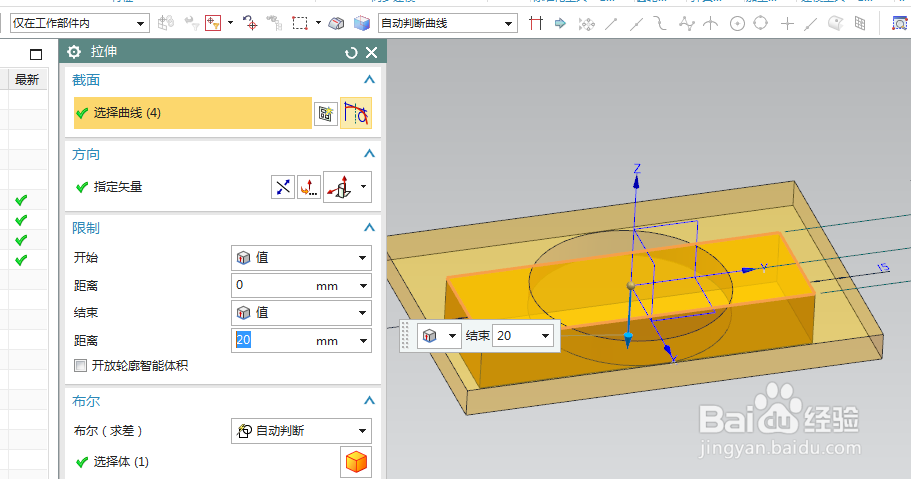

6、如下图所示，设置限制：0开始，20结束，布尔求差，点击确定。

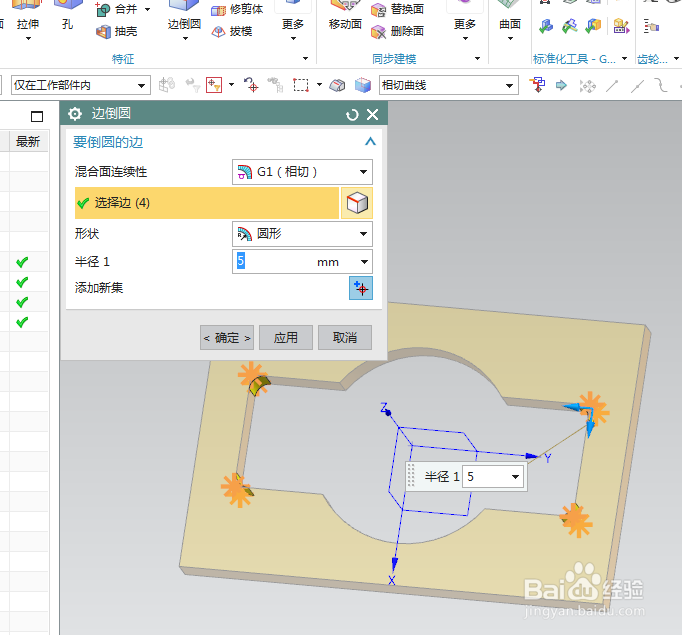

7、如下图所示，点击工具栏中的边倒圆命令，选中四个实体边线，设置半径为R5，点击“应用”。

8、如下图所示，ctrl+A，选中所有的实体边线，设置半径为R2，点击确定。

9、如下图所示，隐藏基准坐标系，显示设置为着色，————至此，这个三维建模完成，本次练习结束。
