如何用UG12.0创建砧板架模型

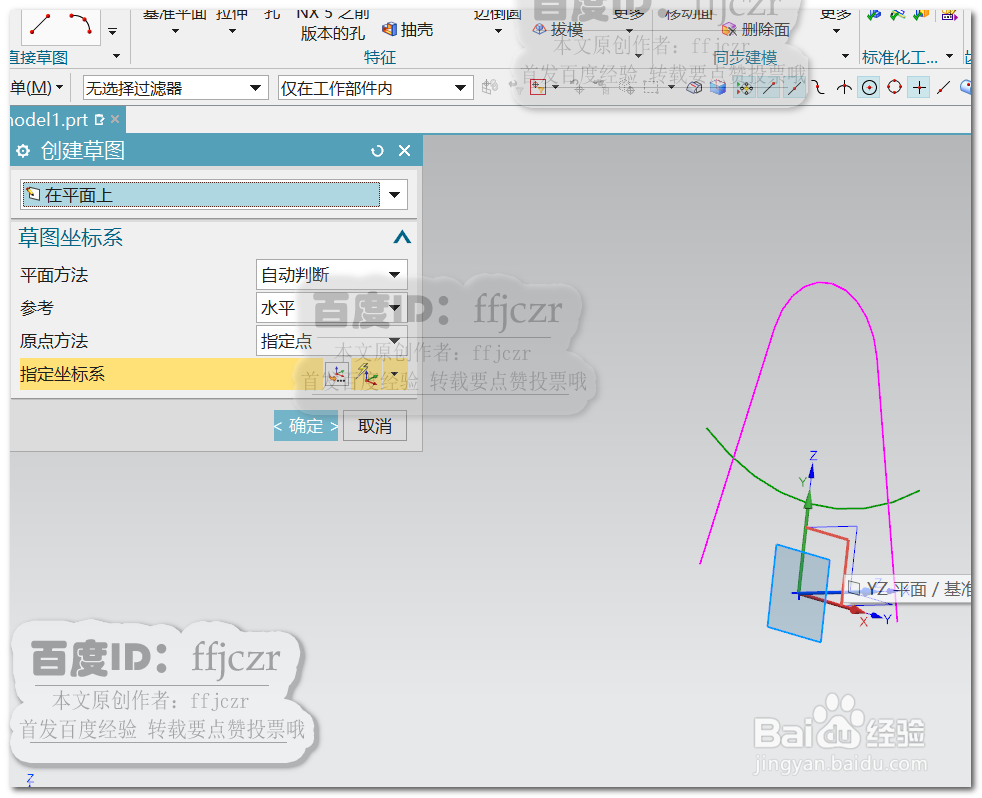

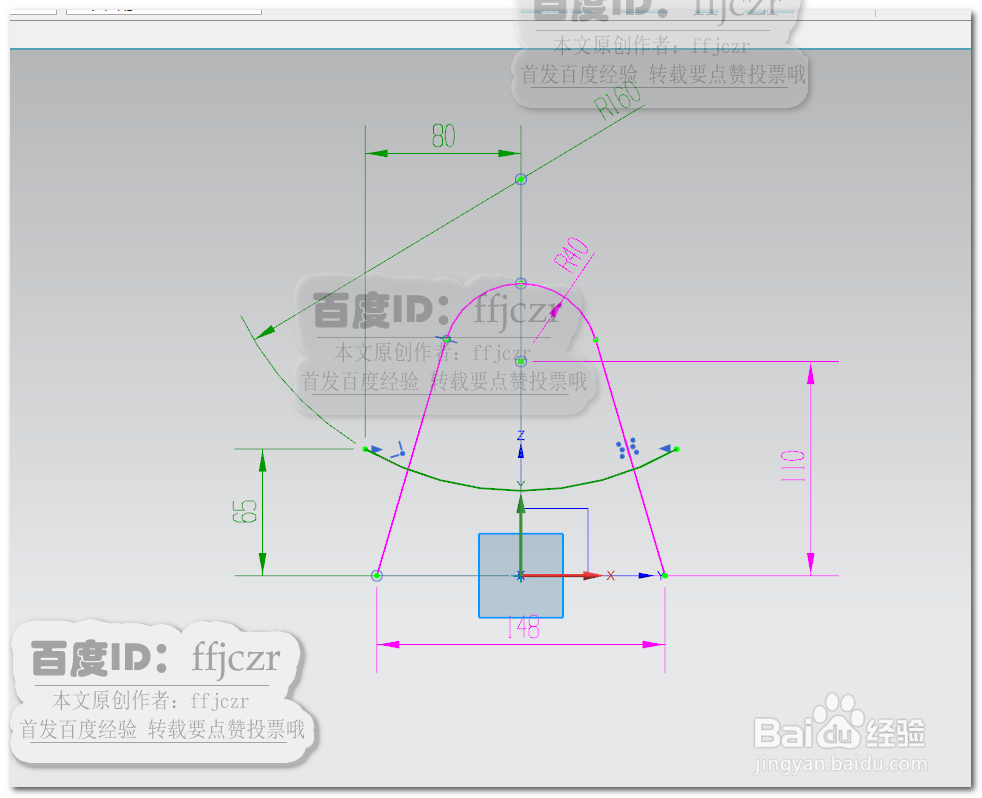

1、 绘制草图，以YZ面为草绘平面。在草绘中绘出二组曲线，图中紫色曲线为一组，另一组为青色。紫色曲线两端点与Y轴成对称关系，连接两斜线的圆弧半径为40，圆心到X轴的距离为110. 青色曲线为一圆弧，圆弧圆心在Y轴上，半径为160. 其余定位尺寸，如图所示。

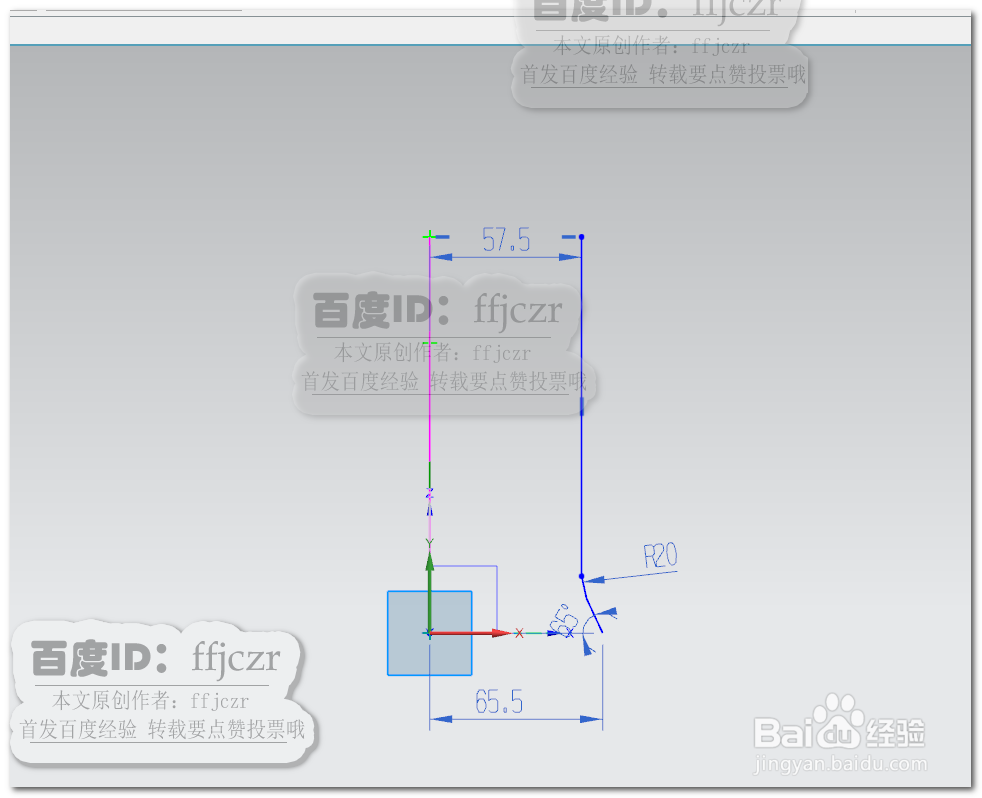

2、 选用XZ面作为草图的草绘平面，草绘中依据上步的草图，在第一象限绘出一段曲线。如图所示。

3、 选用组合投影，选择第一步绘出的带圆弧曲线作为曲线1，选择第二步绘出的草图作为曲线2；其它设置默认，确定后即可得到一条组合曲线。

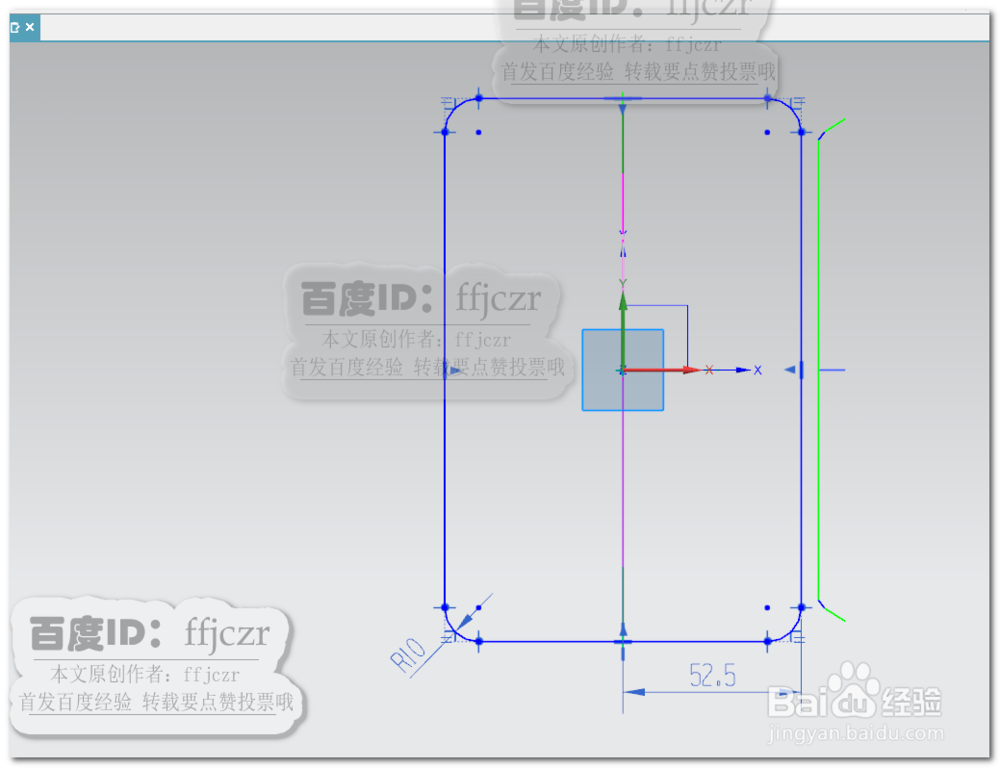

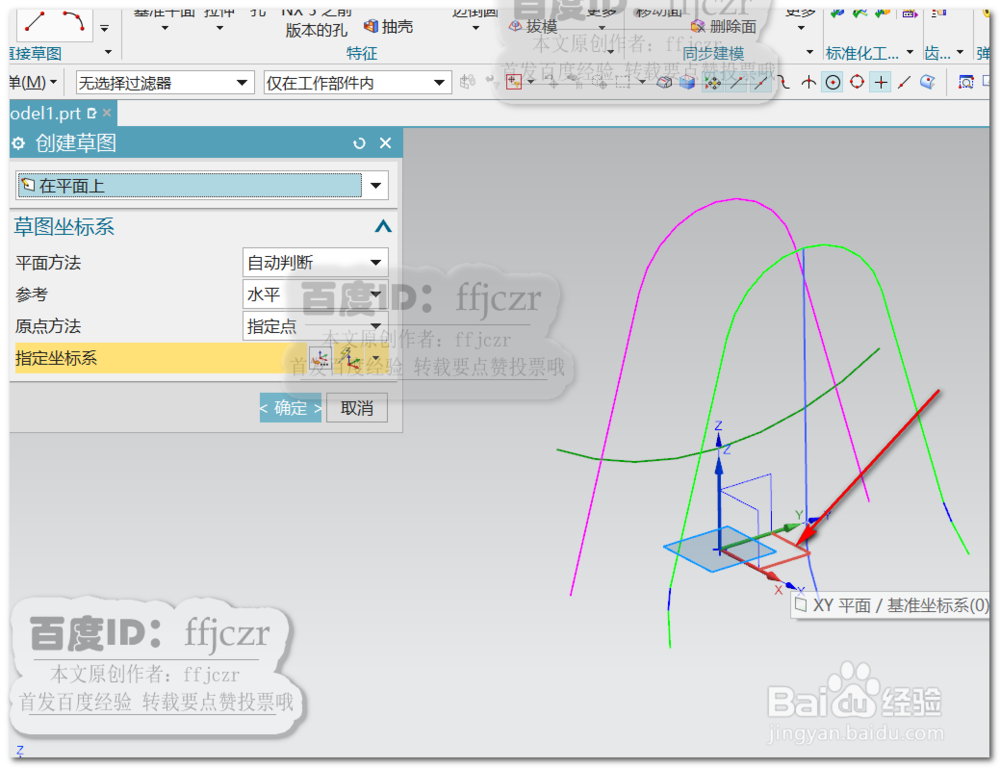

4、 创建草图，以XY面为草绘平面；在草绘中绘出圆角半径为10的矩形，艏婊锬曛矩形的长为105；宽高与第1步草图中半径为160的圆弧两端点对齐。

5、 选用组合投影，曲线1为第一步草图中半径为160的圆弧，曲线2为第4步的矩形草图。确定后即可得到新的组合曲线。

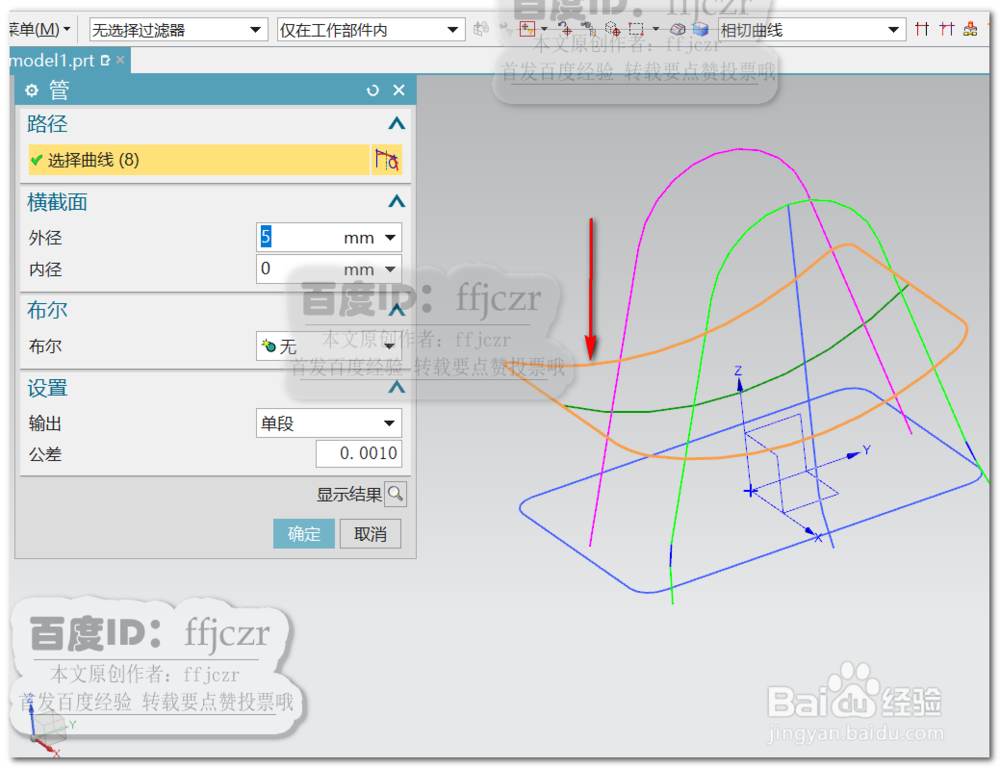

6、选用管命令，路径分别为上步得到的二段组合曲线。管的外径为5.内径为0，布尔为无。进行二次管创建，得到二个管道。

7、 对上步创建的侧立管道进行镜像几何体，镜面为YZ面。使另一面得到相应的管道。砧板架模型创建完成。
