proe创建长度测量参数

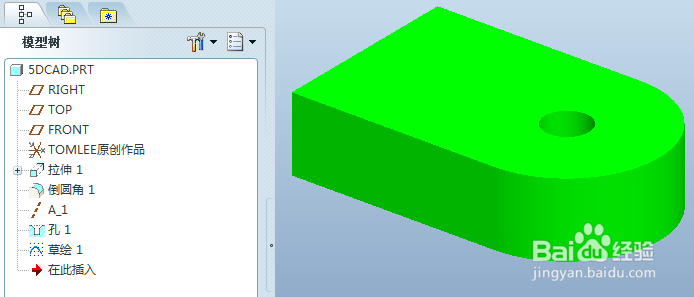

1、proe软件界面中点击打开文件图标，打开需要测量长度的proe三维模型。

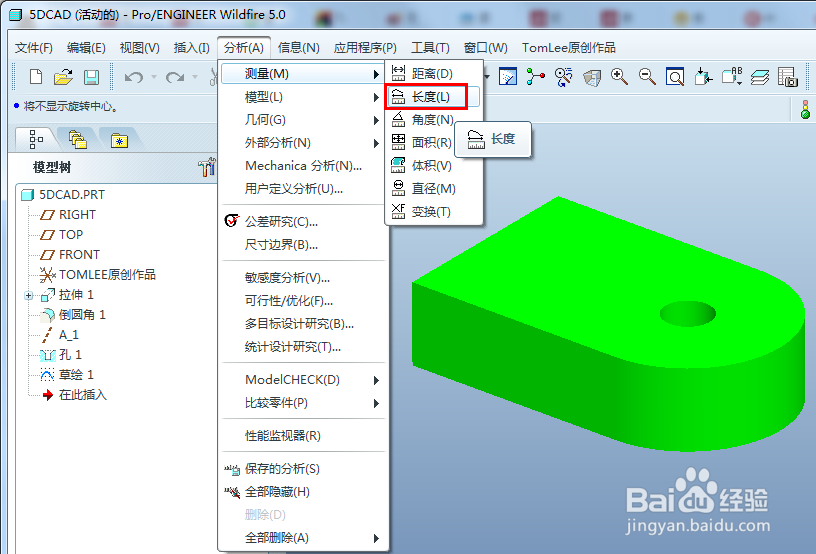

2、测量长度指令的菜单位置：分析——测量——长度。点击测量长度，弹出测量长度对话框。

3、鼠标左键在proe模型显示区，选择一条边，马上显示这条边的长度数值。

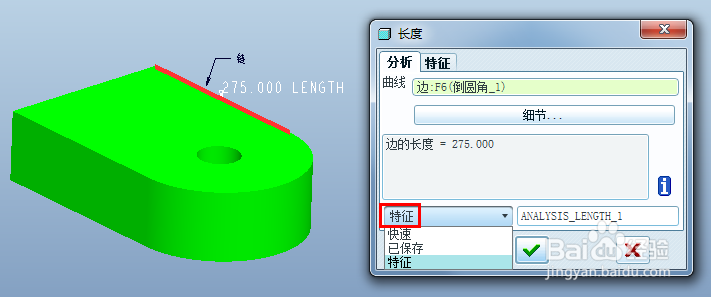

4、这里我们要创建长度测量参数，所以在下拉列表中选择“特征”类型。

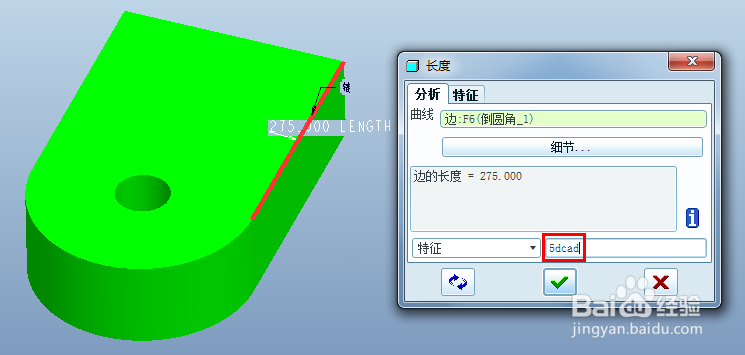

5、在特征名称栏输入自定义特征名称，建议不要使用默认特征名称，名字太长，未来使用不方便。

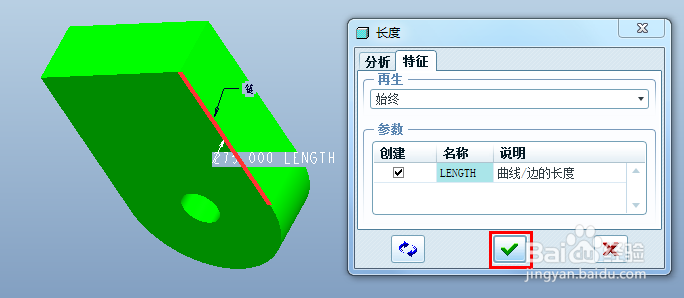

6、长度测量对话框中，切换到“特征”选项卡，然后在参数栏目内，勾选“创建”，名称也可以自定义，这里是创建参数名称。

7、完成参数创建选择和名称定义后，点击确定，分析测量特征创建完毕。

8、模型树上可以看到刚刚创建的分析测量特征，模型上不会再显示长度测量信息。

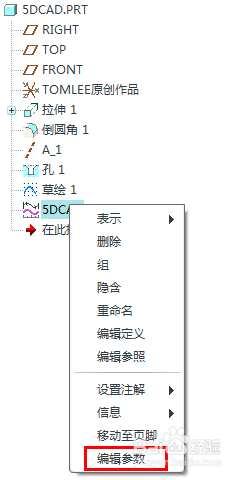

9、在模型树选中分析测量特征，右键快捷菜单中点击“编辑参数”，就可以看到我们刚刚为长度测量创建的参数了。以后在关系式和工程图当中，这个分析测量特征的参数就可以使用了。
