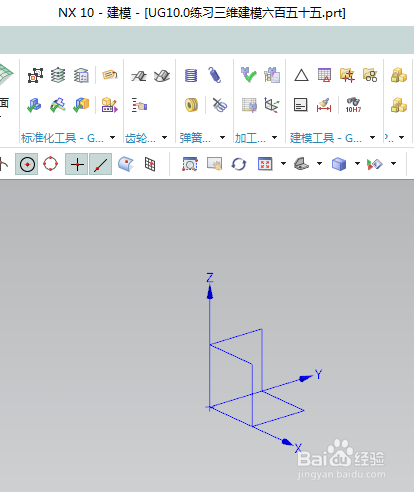

UG10.0练习三维建模六百五十五

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模六百五十五

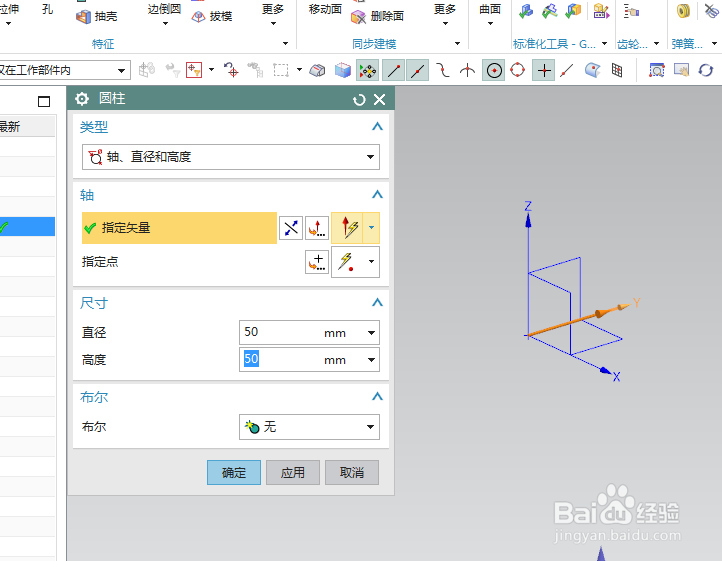

2、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Y轴，指定点：坐标原点，

设置尺寸：直径50，高度50，

点击应用。

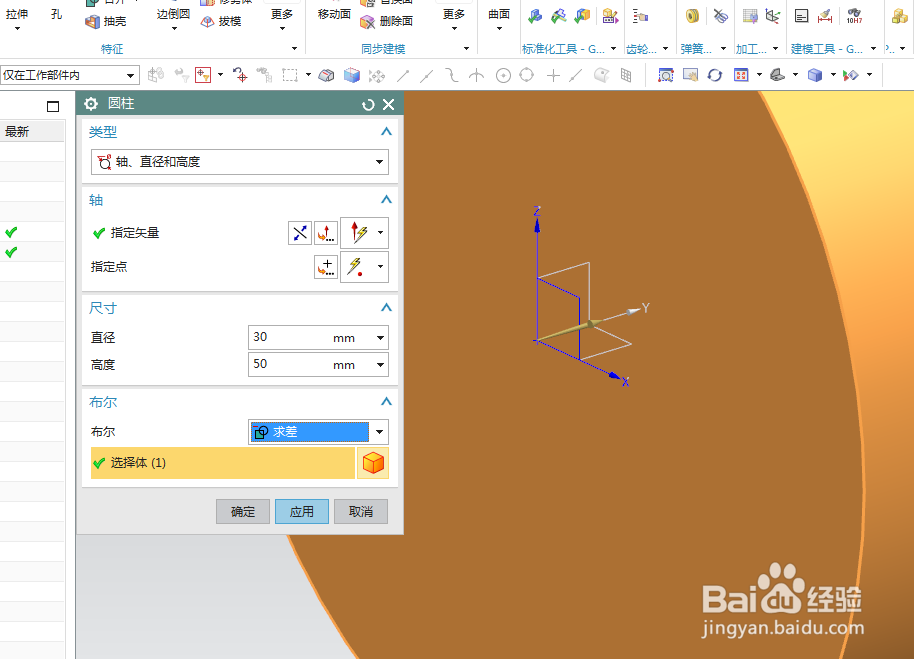

3、如下图示，

指定矢量Y轴，指定点：坐标原点，

设置尺寸：直径30，高度50，

布尔求差，

点击确定。

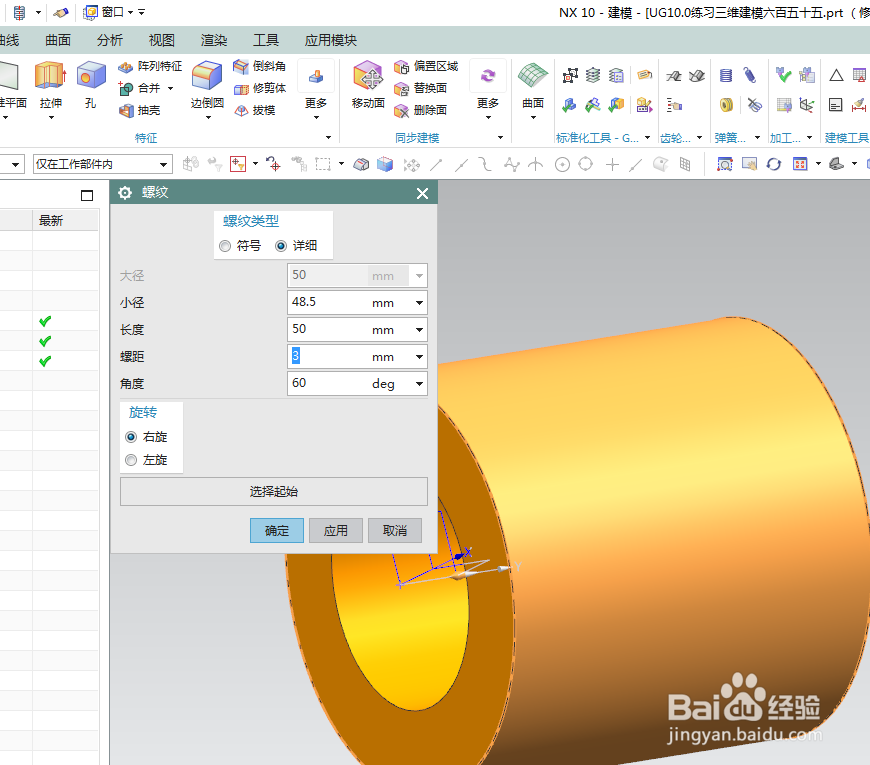

4、如下图所示，

执行【更多——螺纹】，

选择外圆侧面，

参数修改图螺距为3，

点击确定。

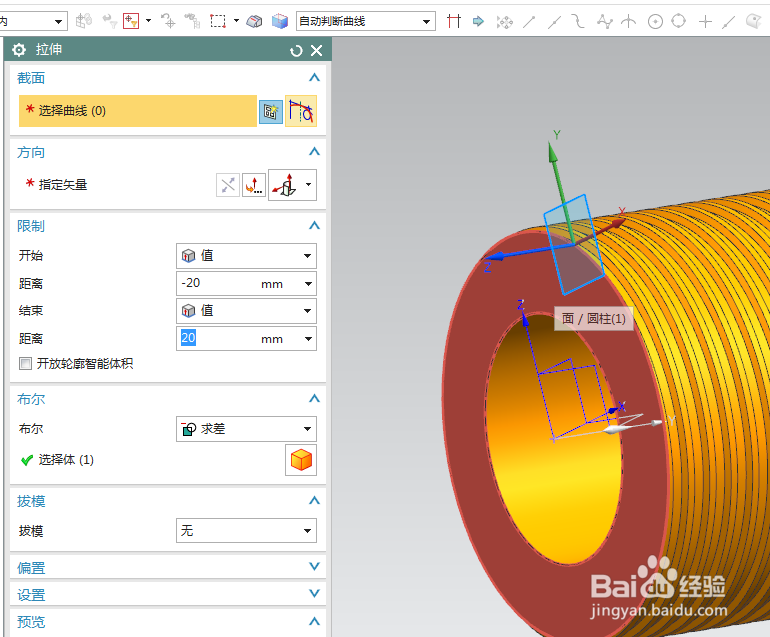

5、如下图示，

点击工具栏中的拉伸命令，

点击端面，直接进入草图。

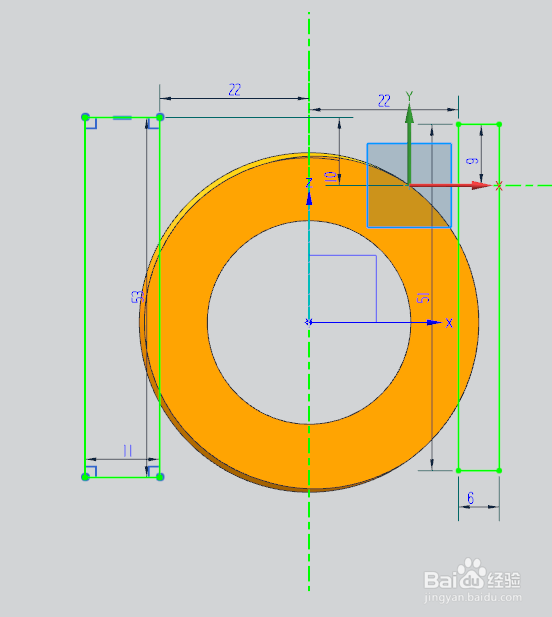

6、如下图示，

激活矩形命令，画两个矩形，

激活快速尺寸命令，标注尺寸：左右边线距离纵轴22，

点击完成，退出草图。

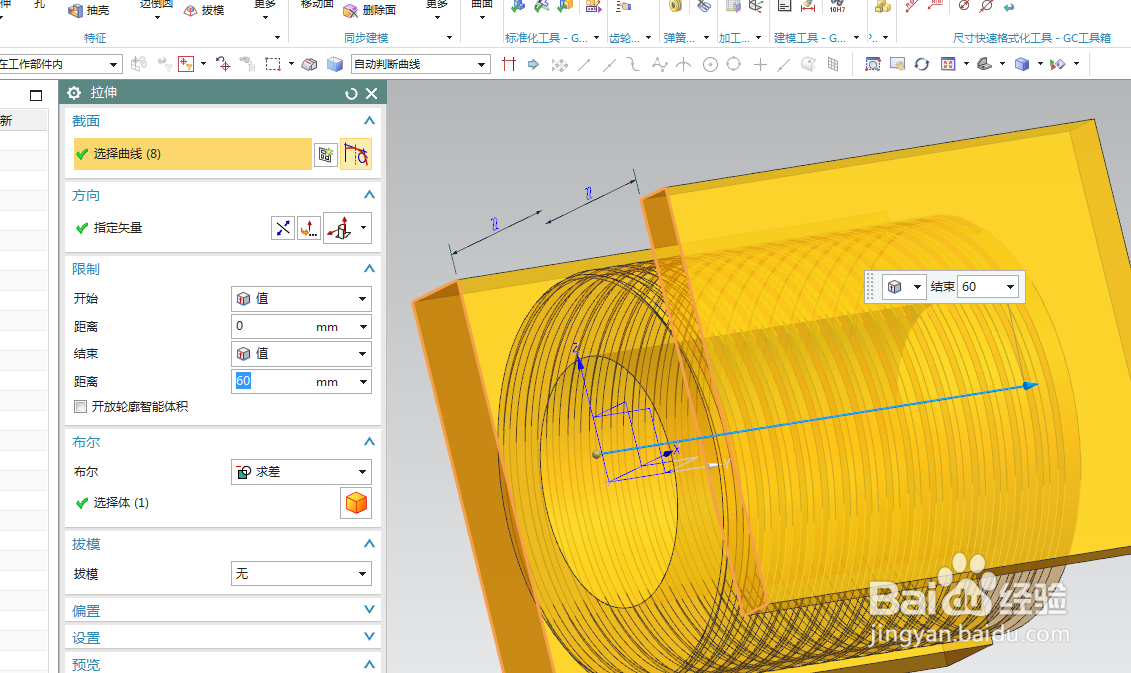

7、如下图所示，

设置拉伸限制：0开始，60结束，

布尔求差，点击确定。

8、如下图所示，

隐藏基准坐标系，显示设置为着色，

————

至此，

这个三维实体就建模完成，

本次练习结束。
