Proe三维训练五十八之拉伸抽壳

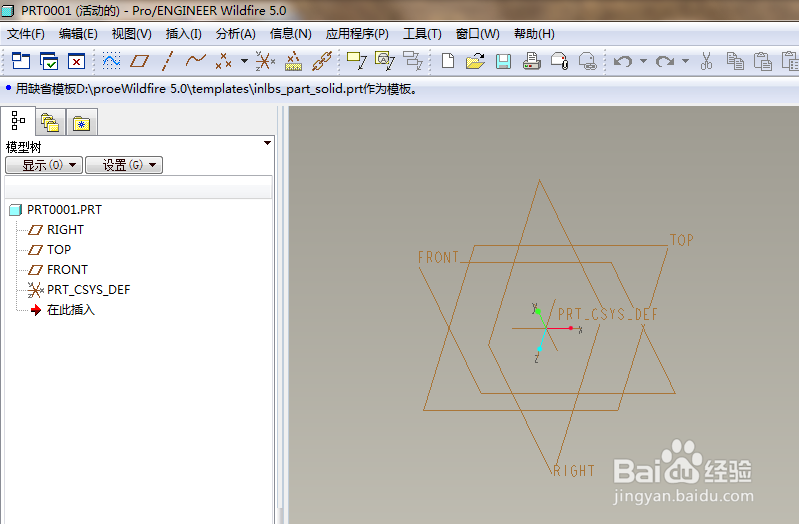

1、如下图示，打开Proe软件，新建一缺省的实体零件，

2、如下图所示，执行【拉伸——放置——定义——FRONT面——草绘】，直接进入草绘环境。

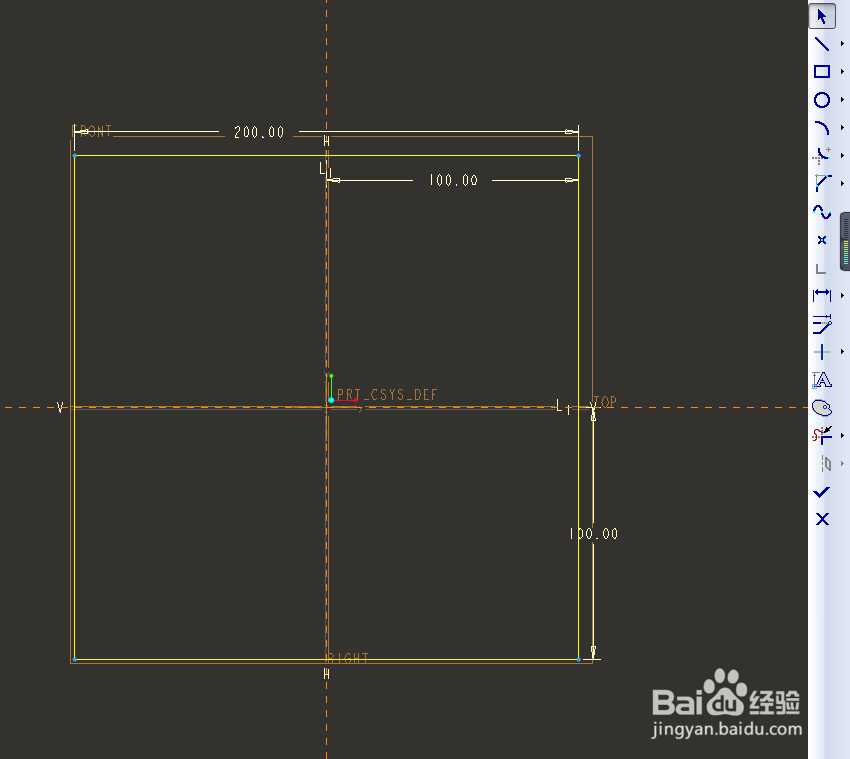

3、如下所示，激活矩形命令，画一个正方形，仇荸驼惦双击修改尺寸：边长200，边距离轴100，点击右边工具栏中的√，完成并退出草绘。

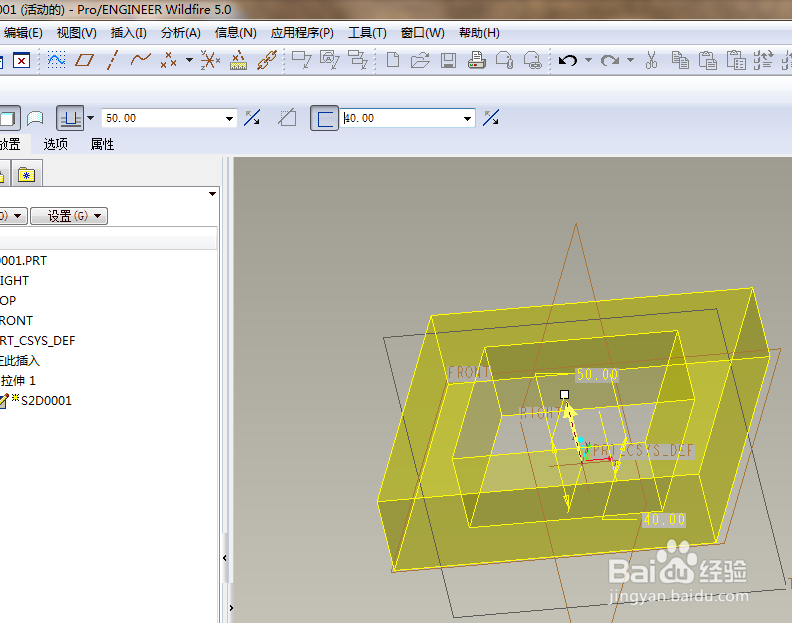

4、如下所示，点击“偏移草绘”，设置厚度40，设置拉伸高度为50，回车，完成并结束拉伸操作。

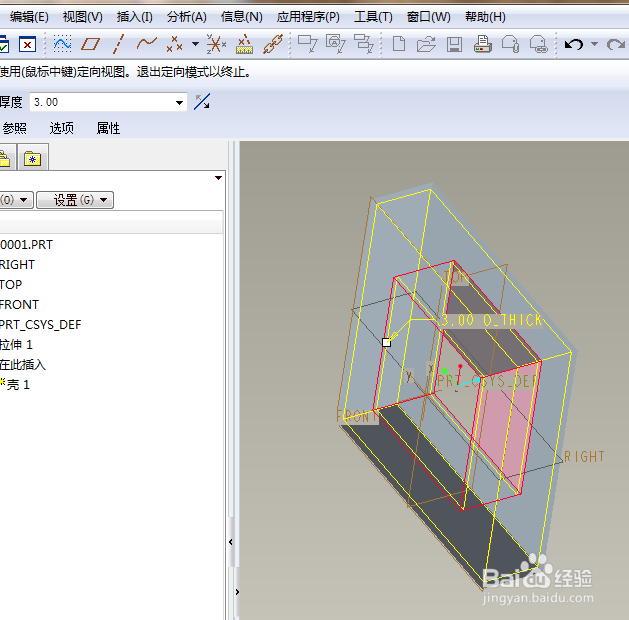

5、如下所示，点击右边工具栏中的抽壳命令，左上角设置厚度为3，选中内部四个平面，回车，完成并结束抽壳操作。

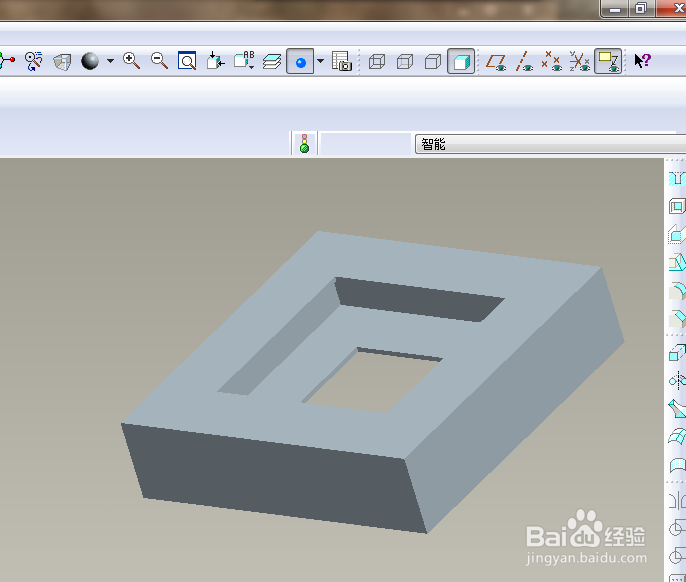

6、如下所示，隐藏所有的基准，、、、、、至此，这个空心的实体零件就创建完成了，本次训练结束。
