Proe三维训练四十二之拉伸加抽壳

1、如下图示，打开Proe软件，新建一缺省的实体零件，

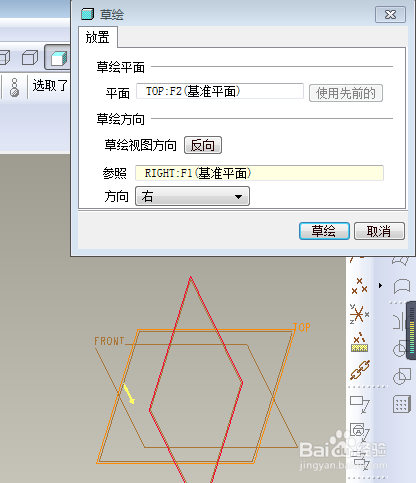

2、如下图所示，执行【旋转——位置——定义——top面——草绘】，直接进入草绘环境。

3、如下图所示，激活中心线命令，画一个与纵蛹侦硫馕轴重合的中心线。激活矩形命令，画一个矩形，长60，宽30，边与轴重合，。点击右边工具栏中的√，完成并退出草绘。、

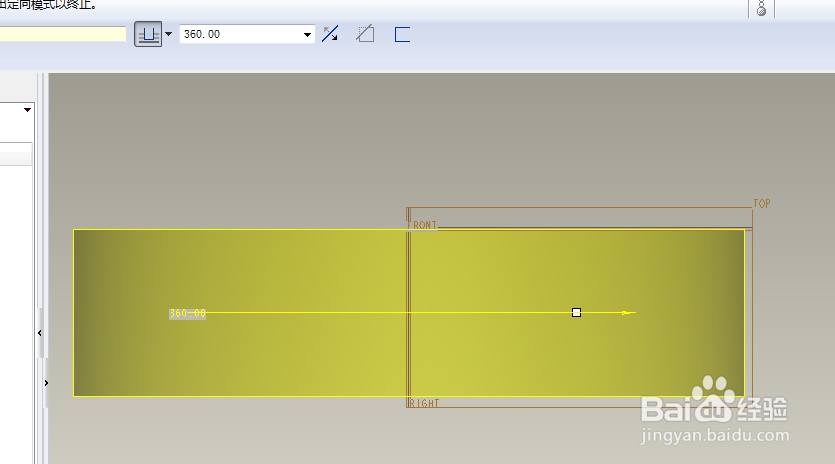

4、如下图所示，回车，完成并结束旋转操作。

5、如下图示，执行【拉伸——放置——定义——front面——草绘】，直接进入草绘环境。

6、如下图所示，激活圆命令，画四个等径的圆，双击修改直径为30，圆心距离轴都是40，点击右边工具栏中的√，完成并退出草绘。、

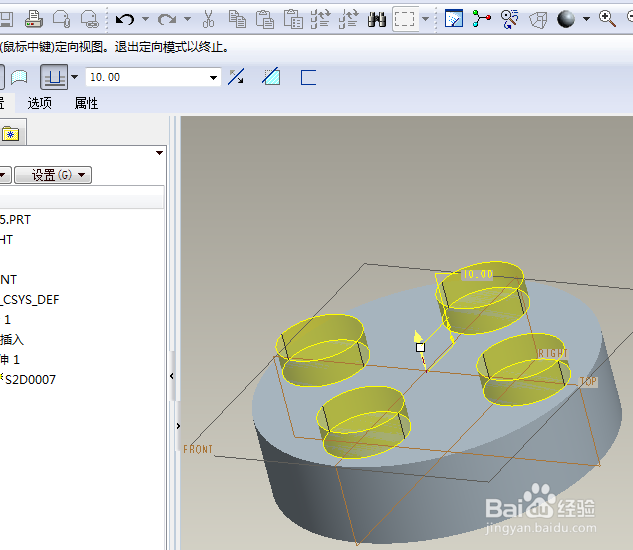

7、如下图所示，设置拉伸高度为10，回车，完成并结束拉伸操作。

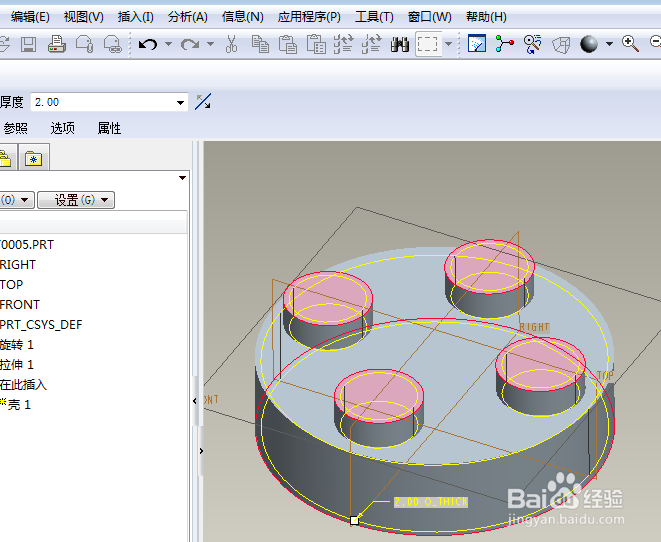

8、如下图所示，点击右边工具栏中的抽壳命令，选择上下两个平面，设置后为2，回车，完成并结束抽壳操作。

9、如下图所示，隐藏所有的基准，、、、、至此，这个三维实体零件就创建完成本次训练结束。
