caxa三维设计训练三十六之桥接曲线

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，

保存为：caxa三维设计训练三十六之桥接曲线

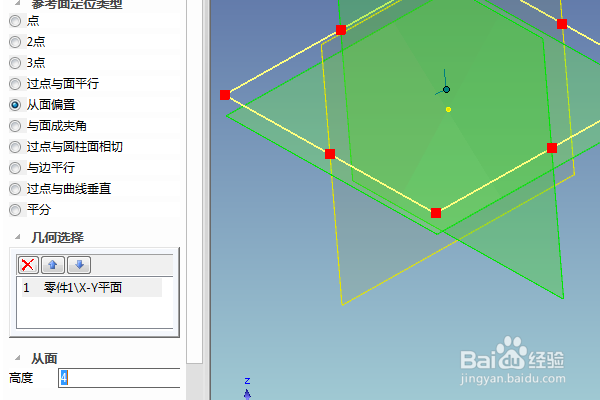

2、如下所示，

点击工具栏中的基准平面，

属性栏中点击“新生成一个独立的零件”，

然后选择XY平面，设置距离为4，回车，完成基准平面的创建。

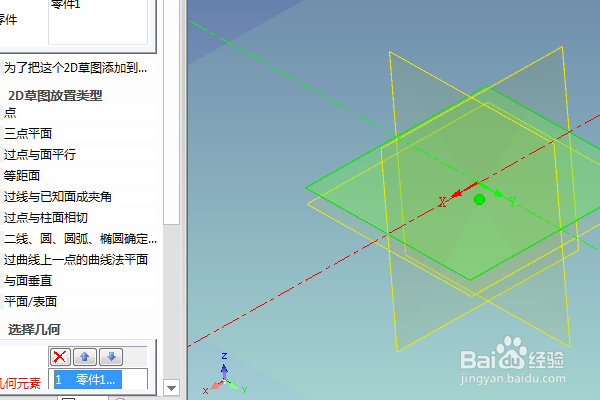

3、如下所示，

在这个零件中创建一个草图，草图平面点击基准平面，回车，。

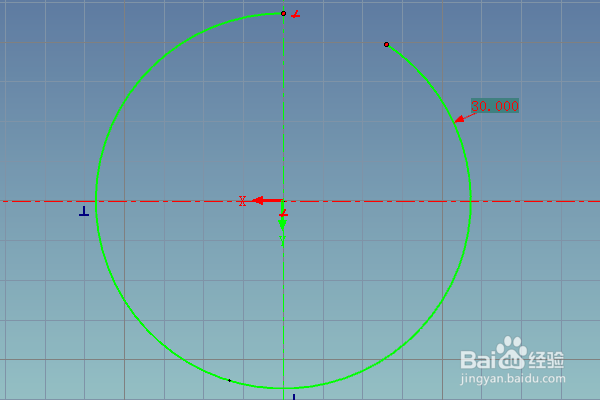

4、如下所示，

激活圆弧命令，画一个开口的圆弧，

约束，点在纵轴上，激活标注命令，标注半径为30，

点击完成，退出草图。

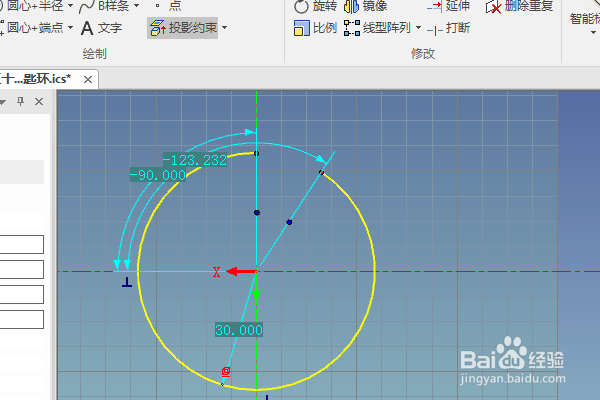

5、如下所示，

草图——XY平面，直接进入草图，

激活投影约束命令，将上一个草图曲线投影出来，

点击完成，退出草图。

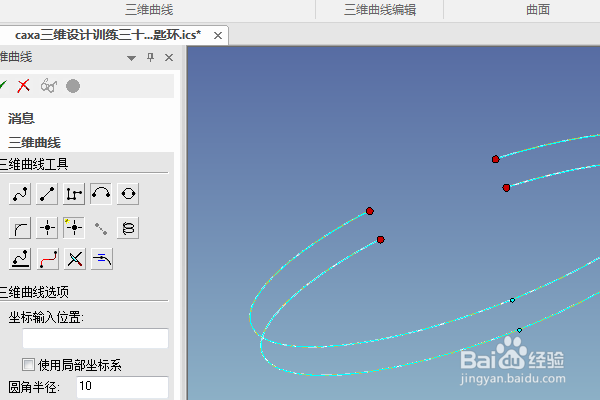

6、如下所示，

点击曲面工具栏中的“三维曲线”，

然后在左边属性中点击圆弧命令，

照着之前的草图，画两个与之重合的圆弧，回车。

7、如下所示，

隐藏之间的两个草图，

点击曲面工具栏中的桥接曲线命令，

点击两个3D曲线上的点，就可看到自动出现了一条曲线，这个曲线就是桥接曲线，

点击√，完成并结束桥接曲线的创建。

本次训练结束。
