caxa三维设计训练二十三之圆柱球抽壳

1、如下所示，

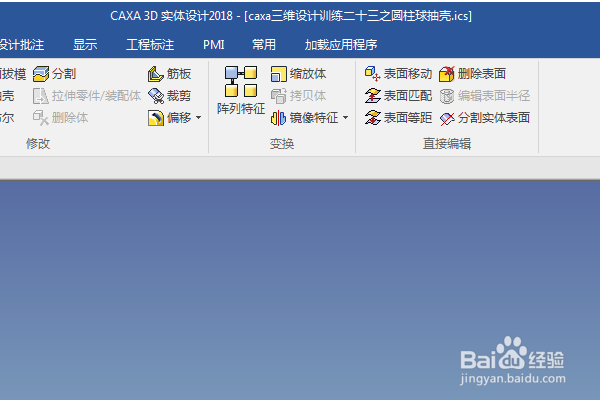

打开caxa三维实体设计软件，

新建一个空白的设计环境，

保存为：caxa三维设计训练二十三之圆柱球抽壳

2、如下所示，

在右边的设计元素库中找到圆柱体，拖动到三维区域，释放，

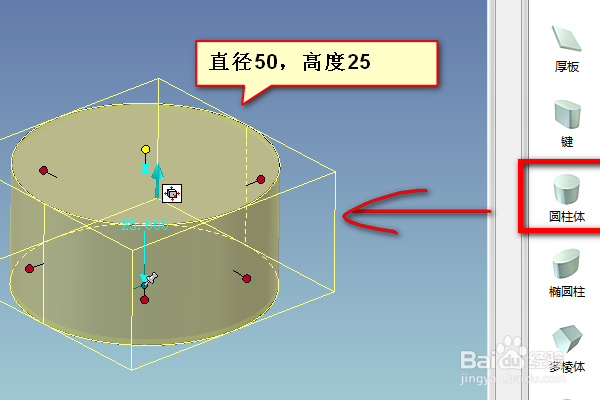

双击修改尺寸：直径50，高度25

3、如下所示，

在右边的设计元素库中找到孔类球体，拖动到三维区域，点击圆柱体的上顿面圆心点，释放，

双击修改尺寸：直径40

4、如下所示，

点击工具栏中的抽壳命令，

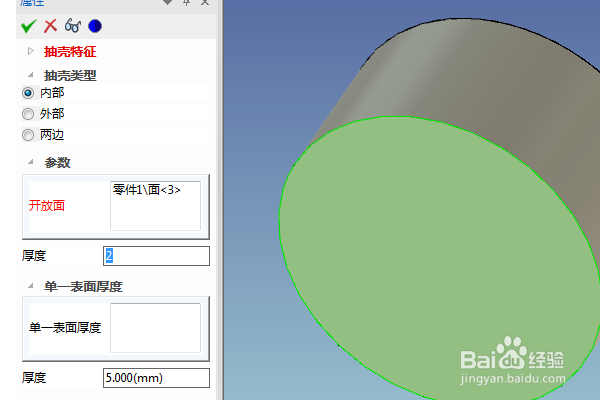

左边的属性栏中设置厚度为2，点击底部平面，回车，完成并结束本次抽壳

5、如下所示，

点击工具栏中的圆角过渡命令，

左边的属性栏中设置半径为R1，鼠标框选中整个实体的所有边线，

回车，完成并结束本次圆角过渡。

6、如下所示，

将显示设置为真实感图，

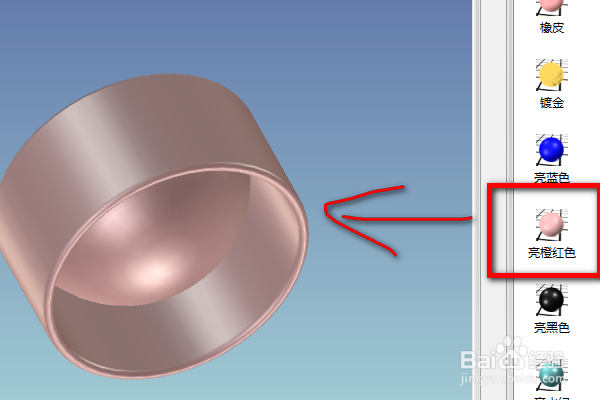

从右边的设计元素库中拖动一个亮橙红色到实体上，

至此，

这个三维设计就完成，

本次训练结束。
