F166X电气安装测试仪的使用 (3、绝缘电阻测试)

F166X 电气安装测试仪是具有电压测试、绝缘测试、通断测试、线路阻抗测试（2种）、RCD跳闸时间测试、RCD跳闸电流测试、相序检测及接地电阻测量多项功能的安规测试仪器。本篇将介绍绝缘电阻的测试方法

工具/原料

F166X电气安装测试仪1台

被测试对象及连接线

方法/步骤

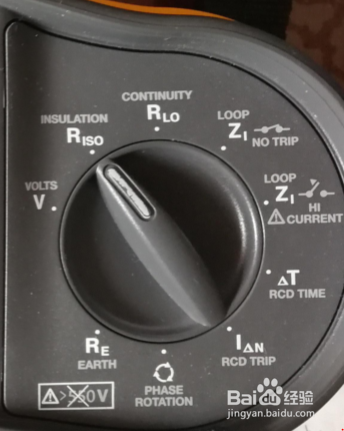

将拨盘开关拨至“Riso”位置，连接好被测对象，打开电源；

绝缘测试应在被测设备断电的情况下进行，若电路带电，第二显示屏会显示出目前的电压；此时，将不允许进行绝缘测试，若强行测试，仪器会发出“滴滴...“的提示音。

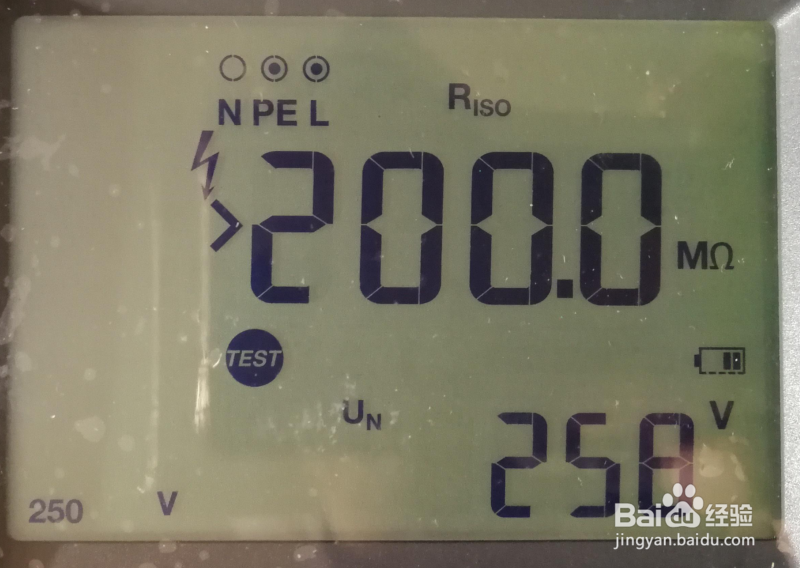

按住“TEST”键，直至主、副屏幕分别显示出电阻值及测试的电压值；

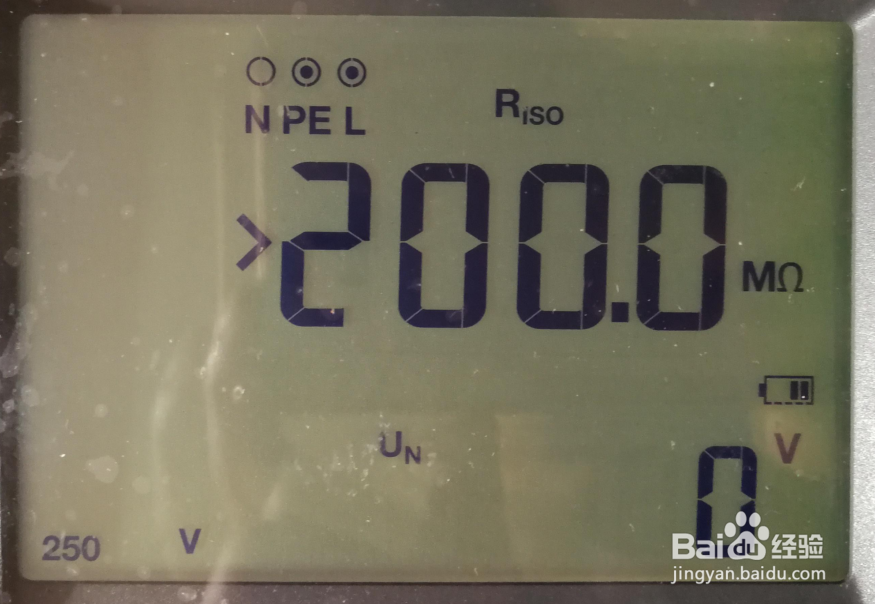

松开“TEST”键后，仪器会自动放电，测试电压回零，仅测试到的电阻值显示在主屏幕上；

按F4键，可更改绝缘测试的电压值（[50V]、100V、250V、1000V），F1662无50V档功能；

对于F1664，按F3可打开或关闭“预测试”功能。仅当L、N及PE接线完全正确时，预测试结果才是可靠的。

注意事项

此项应在被测设备断电的情况下进行，若电路带电，第二显示屏会显示出目前的电压；1664可切换三相进行两两测试，其余仅测试L及PE。

1664可通过F1切换三相进行两两测试，其余型号仅测试L及PE间的绝缘电阻。
