GS-ZGF水内冷发电机直流耐压试验装置技术指标

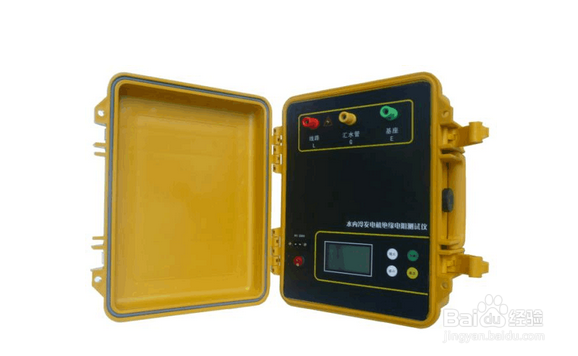

1、水内冷发电机绝缘电阻测试仪专用于水内冷发电机的绝缘测量试验，同时也可用于试验室或现场做其它材料的绝缘测试。

仪器输出电流大于20mA，输出电压最大2500V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。

测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。

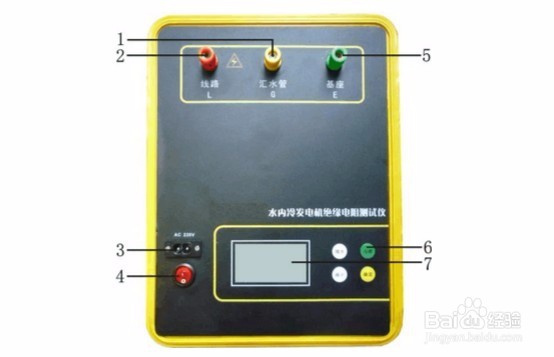

2、面板介绍：

1：线  路L  为高压输出端，由高压电缆引至被测线端，例如接至电机绕组。 2：汇水管G  接到水内冷发电机的汇水管上。（注：有多个汇水管出口时，应当

用截面积大于2.5mm2的铜导线将各汇水管口连接，以保障测量值的准确度。）如果不是测量水内冷发电机，将该端子悬空即可。

3：电源插座 AC 220V

4：电源开关

5：基座E  接在发电机的机座上。如果不是测量水内冷发电机，将该端子接被测设备绝缘的外壳。

3、安全措施

1. 使用本仪器前一定要认真阅读本手册。

2. 仪器的操作者应具备一般电气设备或仪器的使用常识。

3. 本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

4. 仪器应避免剧烈振动。

5. 对仪器的维修、护理和调整应由专业人员进行。

6. 测试过程中严禁碰触测试引线！

7. 测试完毕后最好短路测试端人工放电！

8. 严格遵守安全操作规程。

9. 非测试人员必须远离高压测试区，测试区必须用栅栏或绳索、警视牌等明显表示出来。

4、性能

1、额定电压：DC 2500V

工作电压：额定电压×（1±10%）

2、测量范围：绝缘电阻 1MΩ～20GΩ       吸收比、极化指数 1～19.99

3、误差范围：±10%RDG，（当1MΩ～5GΩ）

±20%RDG，（当0.1MΩ～1MΩ；5GΩ～20GΩ）

4、短路电流：＞20mA

5、绝缘电阻：50MΩ（1000V）（测量线路与外壳间）

6、耐    压：AC 5kV 50Hz 1min  （测量线路与外壳间）

7、工作电源：180～270VAC，50Hz/60Hz±1%

8、工作环境：温度0～40℃，相对湿度20～80%

9、外形尺寸：320×240×135mm3

10、重   量：5kg
