UG10.0练习三维建模三十四

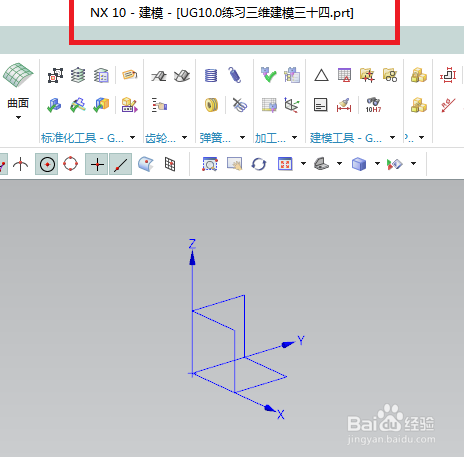

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，另存为：UG10.0练习三维建模三十四

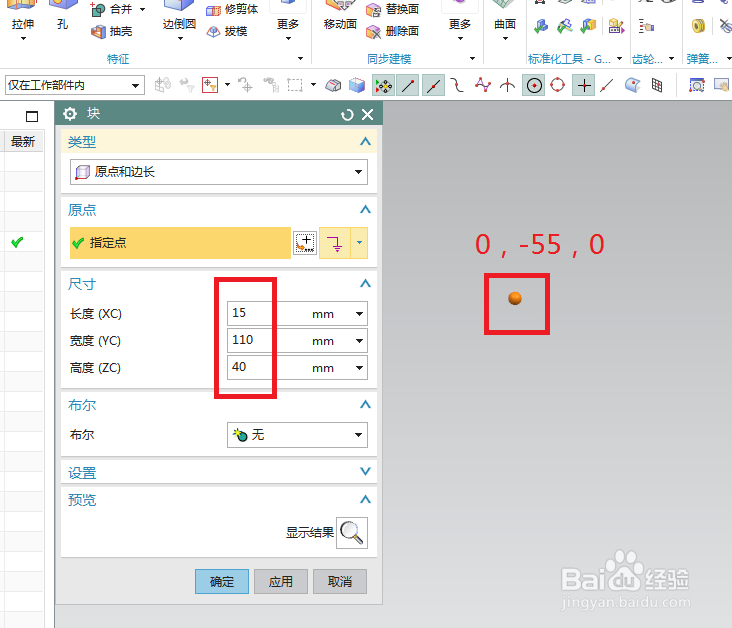

2、如下图所示，执行【菜单——插入——设计特征——长方体】，指定点：0，-55，0，设置尺寸：15、110、40，点击确定。

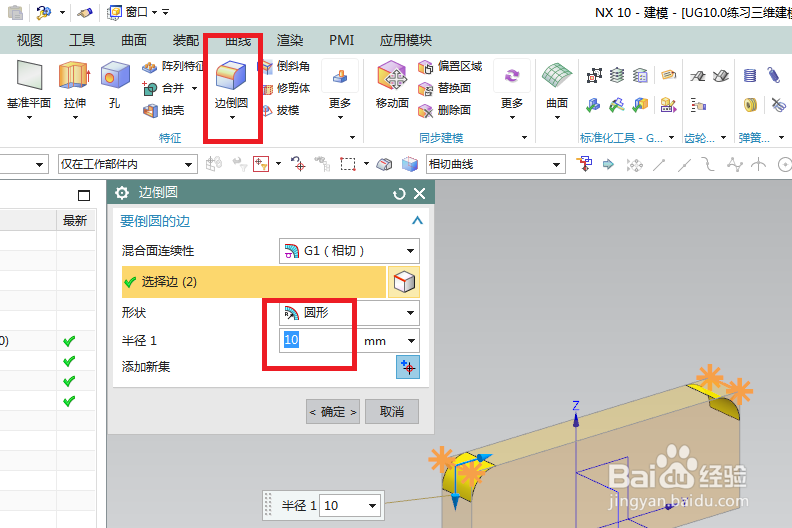

3、如下图所示，点击工具栏中的边倒圆命令，点击实体中的两条短边线，设置半径R10，点击确定。

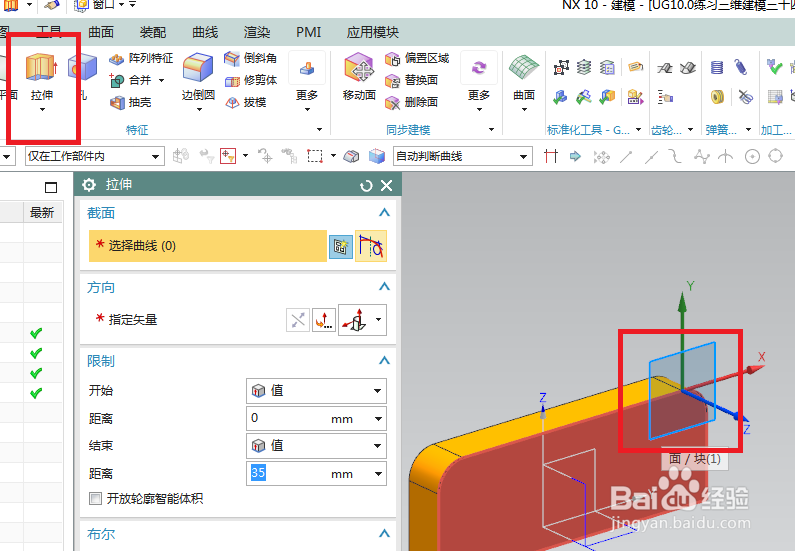

4、如下图所示，点击工具栏中的拉伸图标，点击实体中的红色平面，直接进入草图。

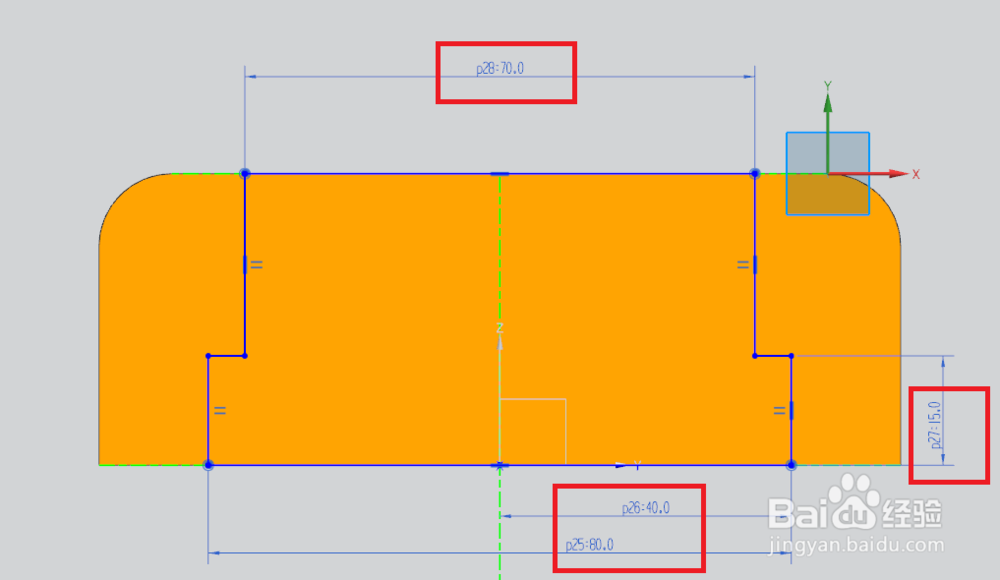

5、如下图所示，自动激活轮廓命令，画一条凸蕞瞀洒疸型轮廓，添加几何约束，重合，相等，激活快速尺寸命令，标注尺寸：20、80、40、15，点击完成，退出草图。

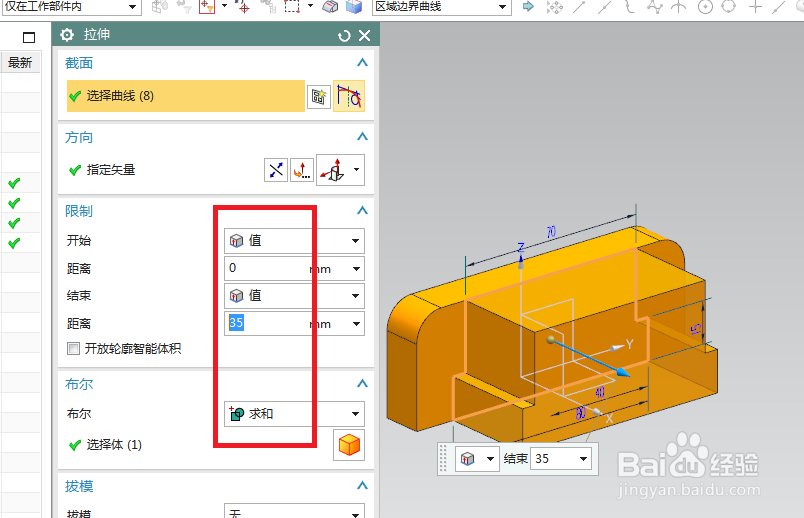

6、如下图所示，设置限制：0开始，35结束，布尔求和，点就确定。

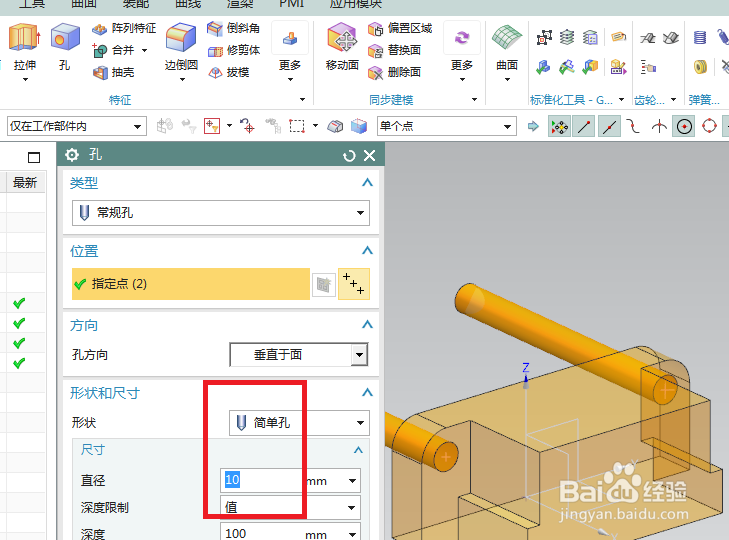

7、如下图所示，点击工具栏中的孔图标，指定点：两个圆心点，设置简单孔，直径10，深度100，点击“应用”。

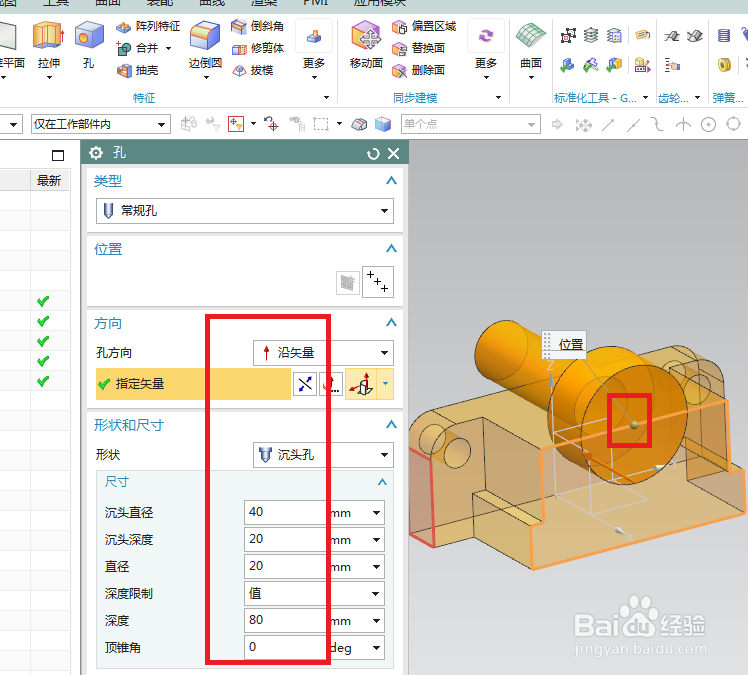

8、如下图所示，指定点，边线的中点，孔方向为沿矢量，指定矢量，形状为沉头孔，设置尺寸：沉头直径40、沉头深度20、直径20，点击确定

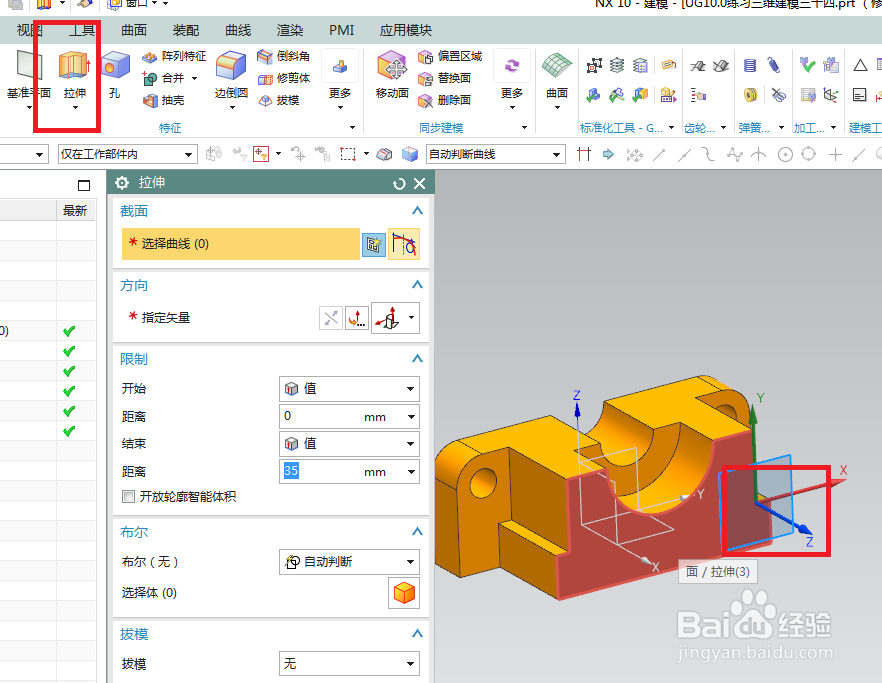

9、如下图所示，点击工具栏中的拉伸图标，点击实体中的红色 平面，直接进入草图。

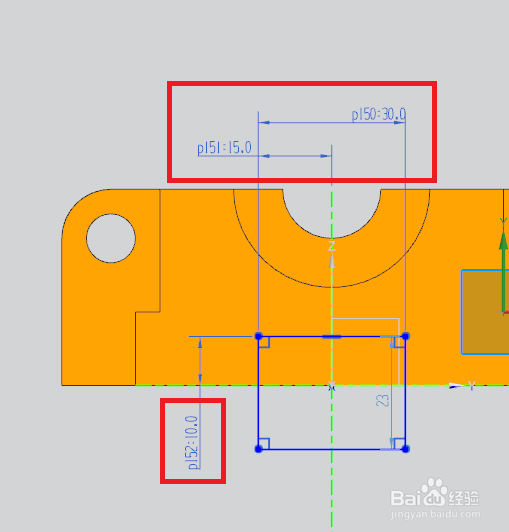

10、如下图所示。，激活矩形命令，画一个矩形，激活快速尺寸命令，标注尺寸：30、15、10，点击完成，退出草图。

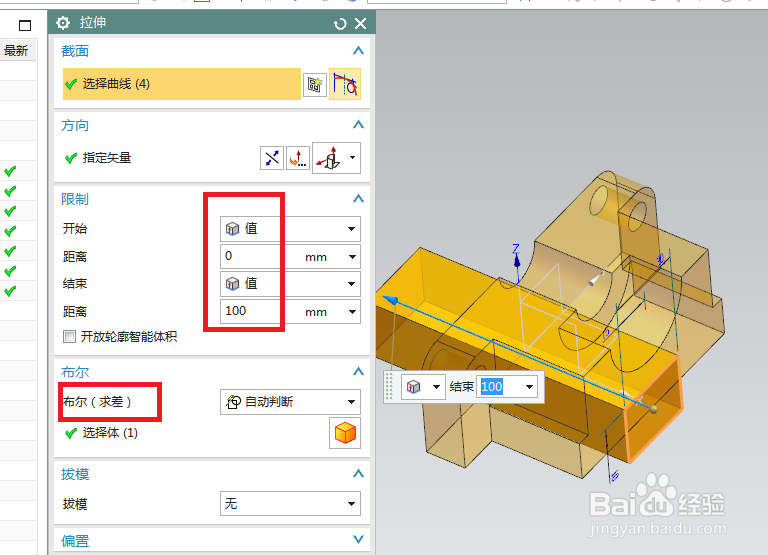

11、如下图所示，回到拉伸对话框，设置限制：0开始，100结束，布尔求差，点击确定。

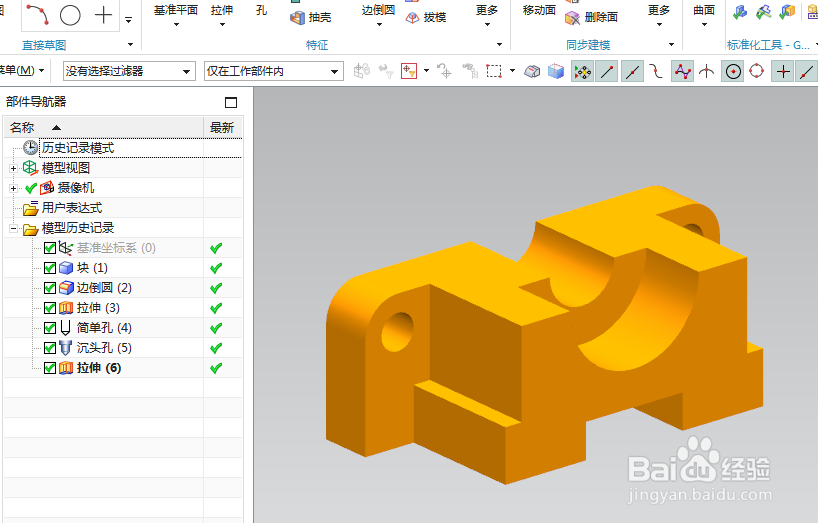

12、如下图所示，隐藏基准，显示为着色，————至此，这个三维实体建模完成，本次练习结束。
