caxa三维设计训练二十四之六棱圆柱通孔

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，

保存为：caxa三维设计训练二十四之六棱圆柱通孔

2、如下所示，

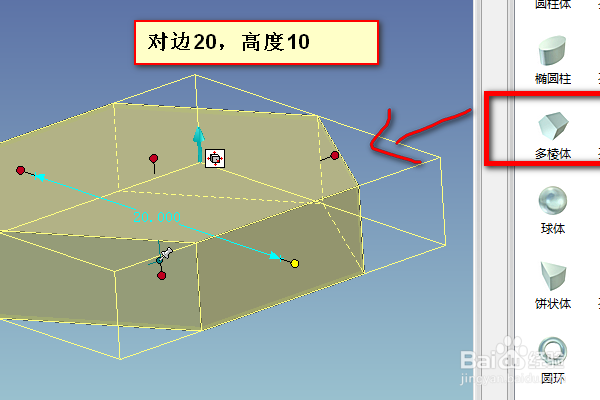

在右边的设计元素库中找到多棱体，拖动到三维区域，释放，

双击修改尺寸：对边20，高度10

3、如下所示，

在右边的设计元素库中找到圆柱体，拖动到三维区域，点击六棱柱的上端面中心点，释放，

双击修改尺寸：直径和高度都是15

4、如下所示，

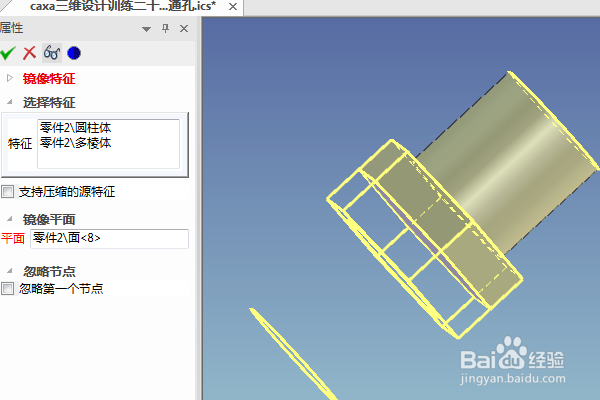

点击工具栏中的镜像特征，

看属性栏，特征选择两个（圆柱体和多棱体），

平面选择六棱柱的另一端平面，回车，完成并结束本次镜像操作。

5、如下所示，

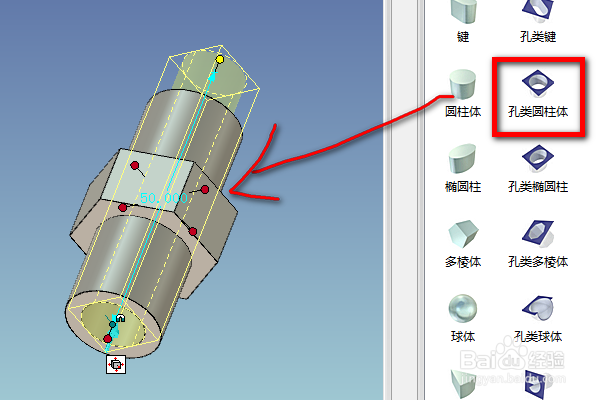

在右边的设计元素库中找到孔类圆柱体，拖动到三维区域，点击圆柱体的端面圆心点，释放，

双击修改尺寸：直径10，高度超过实体即可，

6、如下所示，

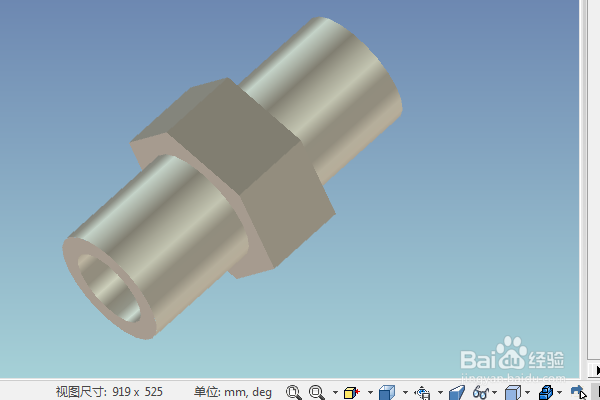

将显示设置为真实感图，

至此，

这个三维设计就完成了

本次训练结束。
