如何分析液压流量传感器模块？

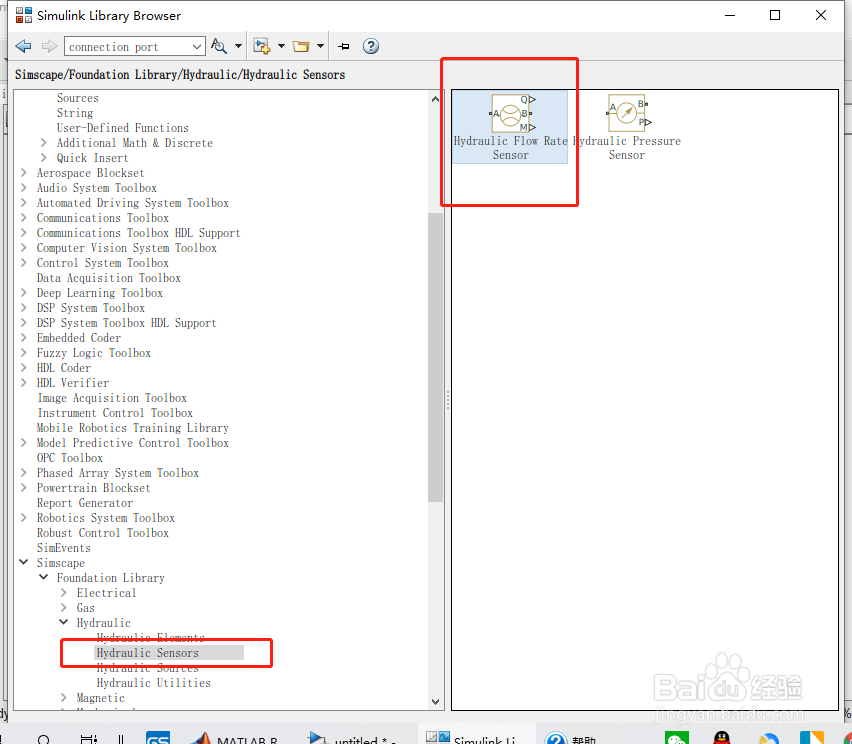

1、库：Hydraulic Sensors

如下图所示。

2、说明

液压流量传感器块代表一个理想的流量计，即将通过液压管路的体积流量转换为与该流量成比例的控制信号的装置。连接Q是输出体积流量值的物理信号端口。连接M是输出质量流量值的物理信号端口。传感器是理想的，因为它不考虑惯性、摩擦、延迟、压力损失等。

接头A和B是连接传感器和液压管路的液压油口。传感器正方向是从A到B。这意味着如果流量从A流向B，则流量为正。

3、端口

块具有以下端口：

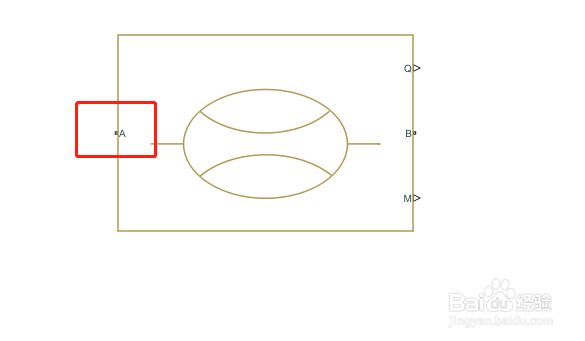

A与传感器正极探头相关联的液压储油口。

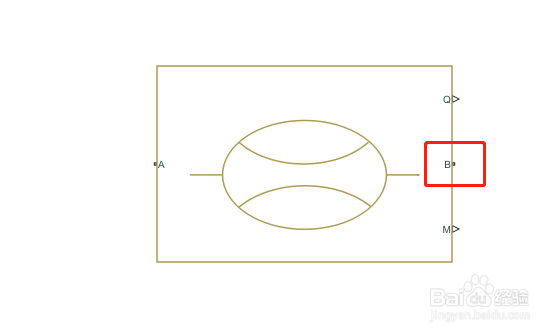

4、B与传感器负极（参考）探头相关联的液压储油口。

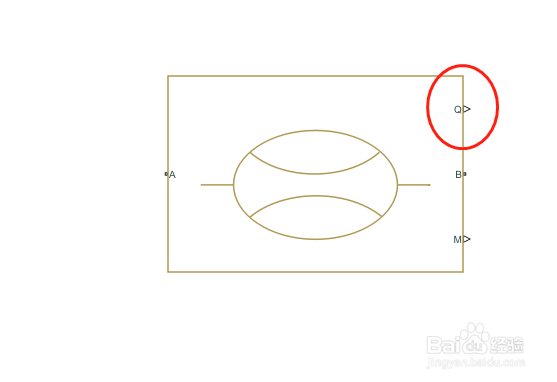

5、Q输出体积流量值的物理信号端口。

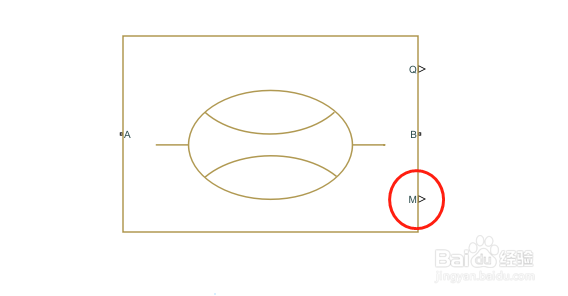

6、M输出质量流量值的物理信号端口。
