caxa三维设计训练二十五之三棱锥圆角孔

1、如下所示，

打开caxa三维实体设计软件，

新建一个空白的设计环境，

保存为：caxa三维设计训练二十五之三棱锥圆角孔

2、如下所示，

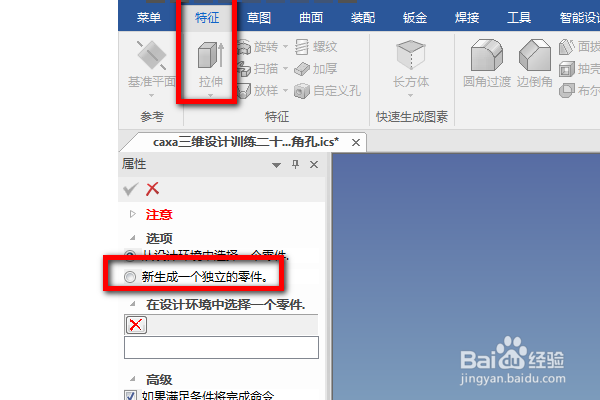

点击特征工具栏中的拉伸命令，

属性栏中点击“新生成一个独立的零件”

3、如下所示，

属性栏中的点击“草图——XY平面”，进入草图，

激活多边形命令，画一个正三角形，

激活标注命令，标注外接圆的半径为50，

点击完成，退出草图。

4、如下所示，

左边的属性栏中设置拉伸高度为20，回车，完成并结束本次拉伸操作。

5、如下所示，

点击工具栏中的圆角过渡命令，

左边的属性栏中设置半径为R15，鼠标点击实体的三条短边，

回车，完成并结束本次圆角过渡。

6、如下所示，

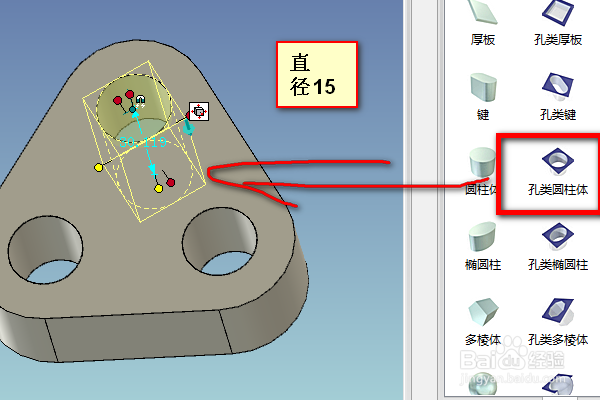

在右边的设计元素库中找到孔类圆柱体，拖动到三维区域，点击圆弧的圆心点，释放，总共三个，

双击修改尺寸：都是直径15，高度超过实体即可，

7、如下所示，

将显示设置为真实感图，

至此，

这个三维设计就结束了，

本次训练完成
