Modbus RTU-CAN转换模块GCAN-204的设备安装

1、GCAN-204模块典型工作环境，如图所示

2、设备尺寸设备外形尺寸：(长，含接线端子)112mm * (宽)99mm * (高)22mm，其示意图如图所示。

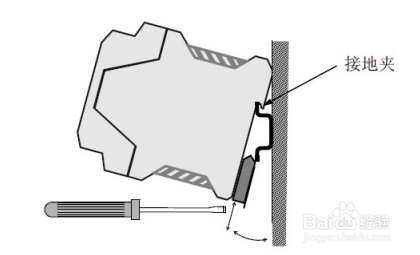

3、设备固定GCAN-204模块安港粕登漪装方法如图所示，可使用一字螺丝刀辅助将模块安装到DIN导轨上。GCAN-204模块地与安装模块的导轨相连。如果导轨固定到一个接地的金属组件板上，那么模块会自动接地，不需要外部接地线。如果导轨固定到一个未接地的底座上，那么必须将导轨连接到最近的接地端子上。

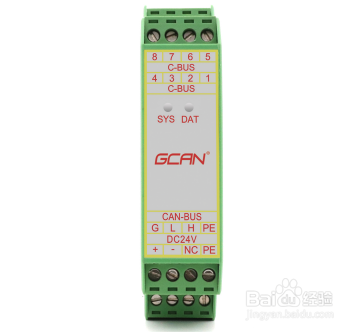

4、接口定义及功能GCAN-204模块集成1路电源接口、1路标准CAN-Bus接口和1路标准RS485接口。GCAN-204模块接线端子排如图所示。

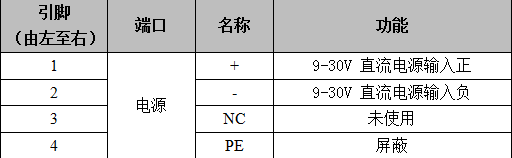

5、GCAN-204模块的电源接口由1个4 Pin插拔式接线端子引出，其接口定义如表

6、GCAN-204模块CAN-bus接口由1个4 PIN接线端子引出，可以用于连接1个CAN-bus网络或者CAN-bus接口的设备，其接口定义如表所示。

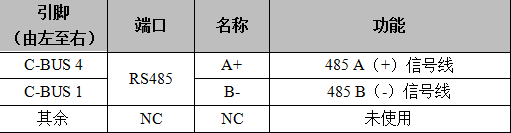

7、GCAN-204模块RS485接口由1个4 PI鲍伊酷雪N接线端子引出，用于连接Modbus RTU网络或者Modbus RTU主站设备，其接口定义如表所示。
