Proe三维训练三百六十五简单实体

1、如下图示，

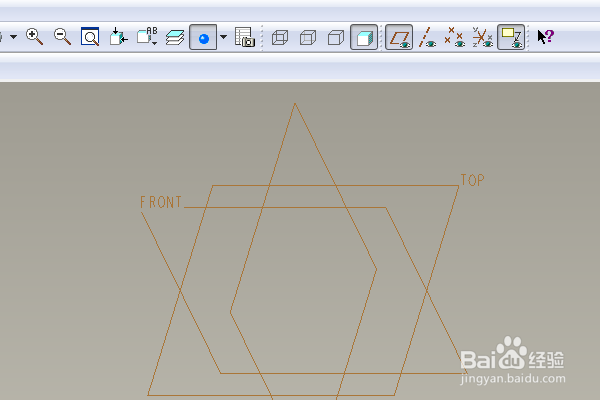

 打开Proe软件，新建一缺省的实体零件

2、如下所示，

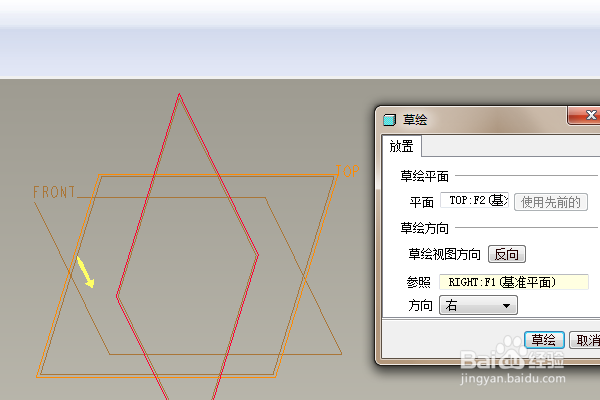

执行【旋转——位置——定义——top面——草绘】，直接进入草绘。

3、激活矩形命令，画一个矩形，

激活圆命令，画两个相等的圆，

激活直线命令，连接圆的左右端点，

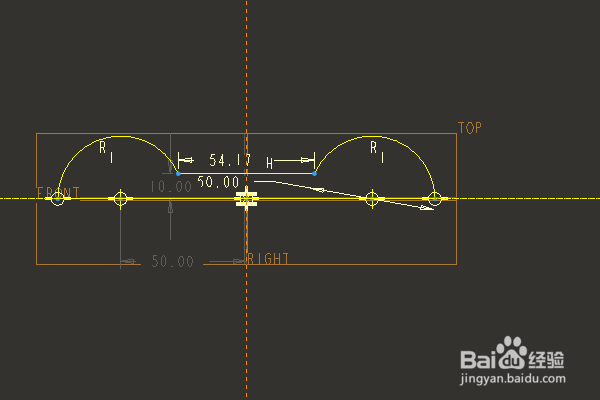

激活中心线命令，点击原点，画一昆雁个与横轴重合的中心线，

激活删除段命令，删除横轴下方的圆弧和矩形线段，留下封闭的轮廓，

点击√，完成并退出草绘。

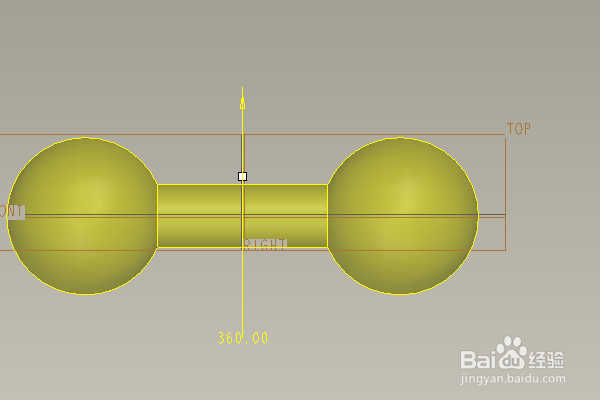

4、回到预览界面，回车，完成并结束本次旋转操作。

5、如下所示，

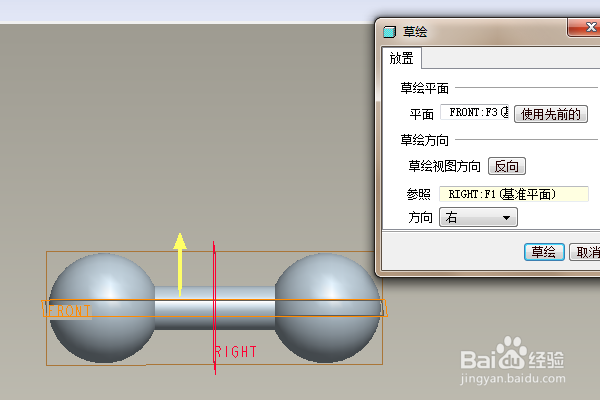

执行【拉伸——放置——定义——front面——草绘】，直接进入草绘。

6、激活矩形命令，画一个矩形，

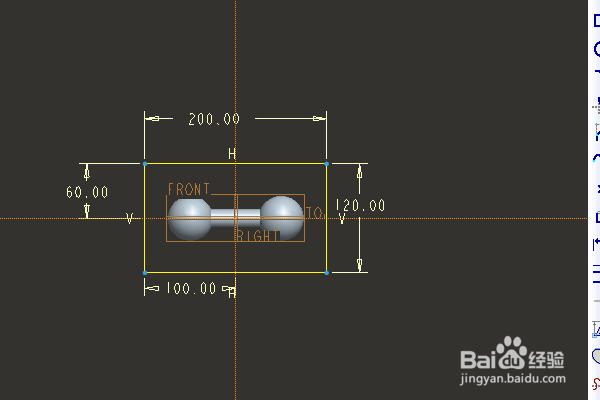

双击修改尺寸：长200，左边距离纵轴100，宽120，上边距离横轴60，

点击√，完成并退出草绘。

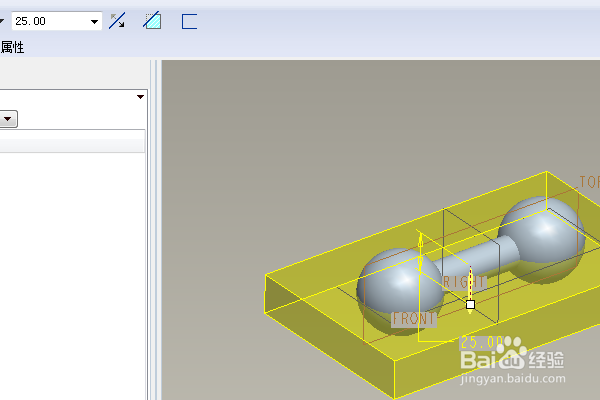

7、双击修改拉伸高度耍言蕉为25，

回车，完成并结束本次拉伸操作。

8、隐藏所有的基准，

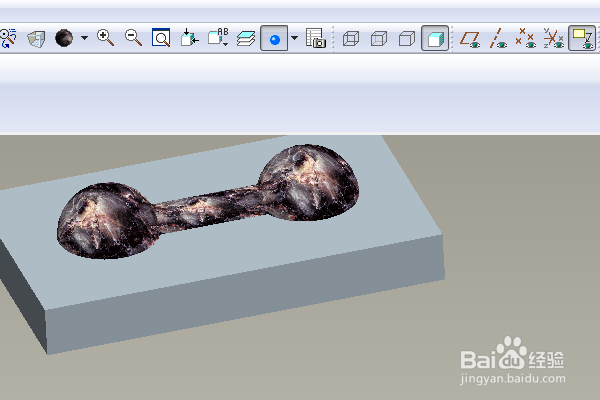

给实体中的球面指定一种颜色效果，

至此，

这个简单实体就创哄耍建完成，

本次训练结束，
