Modbus RTU-CAN转换模块GCAN-204的设备使用

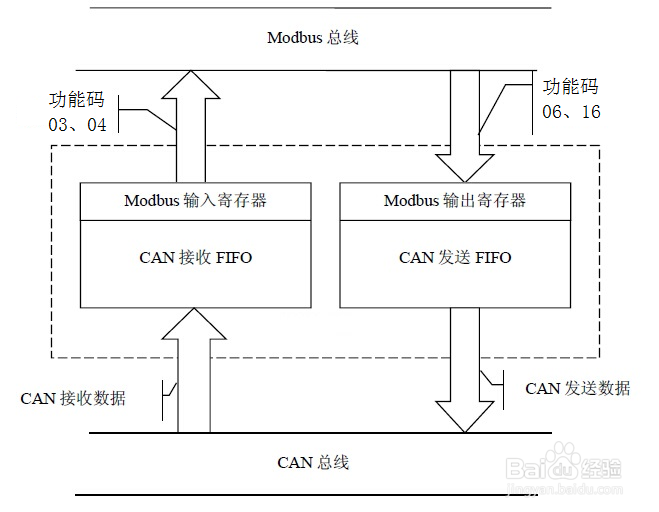

1、GCAN-204模块工作原理如图所示

2、串口连接

GCAN-204使用标准串口电平（RS485：-7~+12V），因此该模块可以与带有RS485接口的设备直接连接。

3、与CAN-bus连接

GCAN-204模块接入CAN总线的连接方式为：将CAN_H连CAN_H，CAN_L连CAN_L即可建立通信。

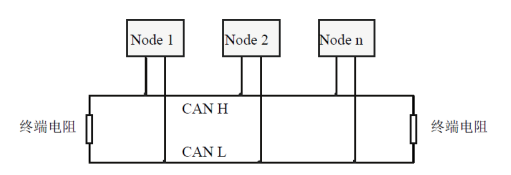

CAN-bus网络采用直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，则中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。CAN-bus总线的连接见图所示

4、CAN总线终端电阻

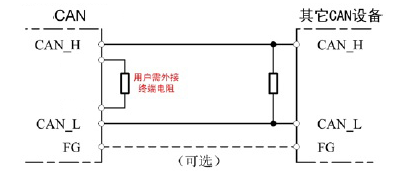

为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。

5、系统状态指示灯

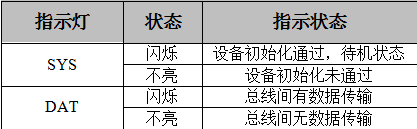

GCAN-204模块具有1个SYS指示灯，用来指示设备的运行状态，1个DAT指示灯，用来指示数据传输。这2个指示灯的具体指示功能见表3.2，这2个指示灯处于各种状态下时，CAN总线的状态如表所示：

GCAN-204模块上电后，系统初始化状态指示灯SYS点亮，表明设备已经供电，系统正在初始化；否则，表示系统存在电源故障或发生有严重的错误。

Modbus RTU端与CAN端均连接正常后，当总线间有数据在传输时，数据信号指示灯DAT会闪烁。
