UG10.0工程图如何设置视图边界

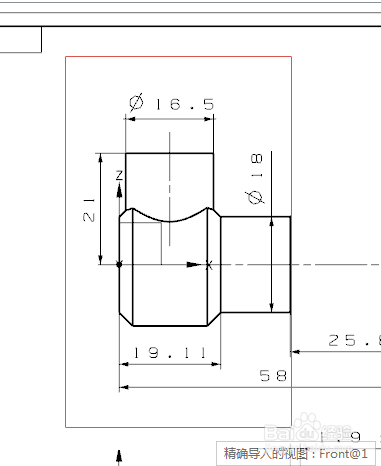

1、如下图所示，

打开事先准备好的UG工程图，

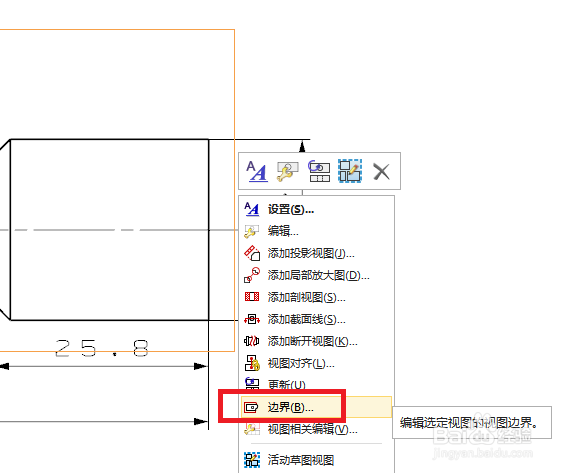

2、如下图所示，

移动鼠标，选中实体的边界，

单击鼠标右键，点击“边界”。

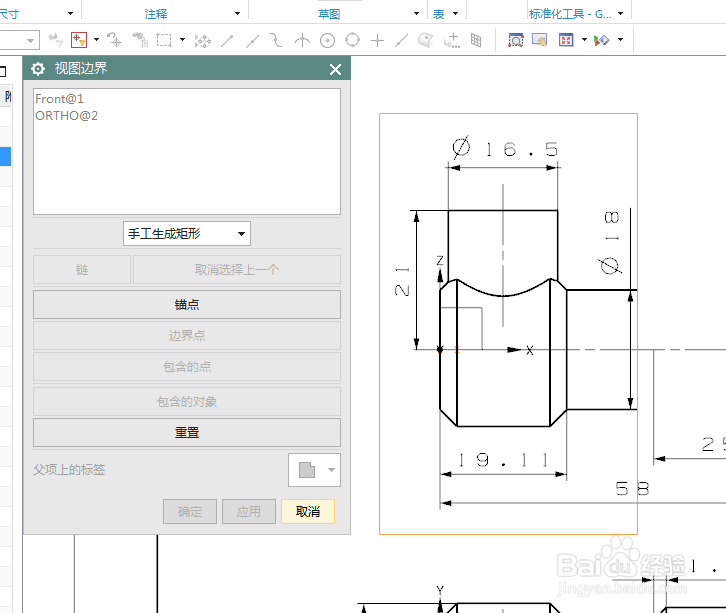

3、如下图所示，

软件弹出一个“视图边界”对话框，

默认的是“自动生成矩形”

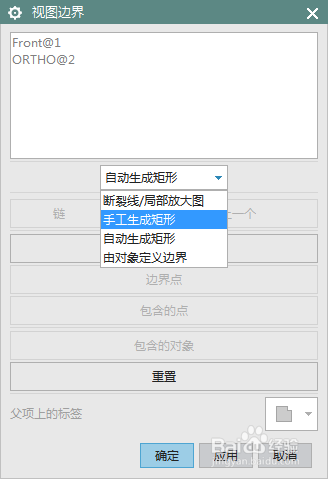

4、如下图所示，

我们将“自动生成矩形”改成“手动生成矩形”。

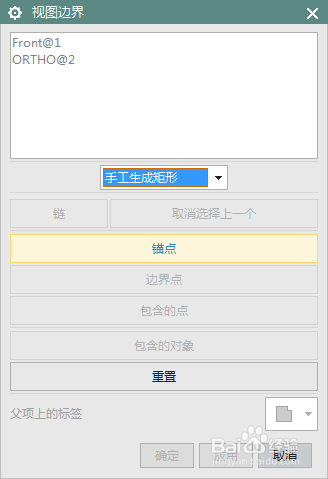

5、如下图所示，

点击对话框中的“锚点”。

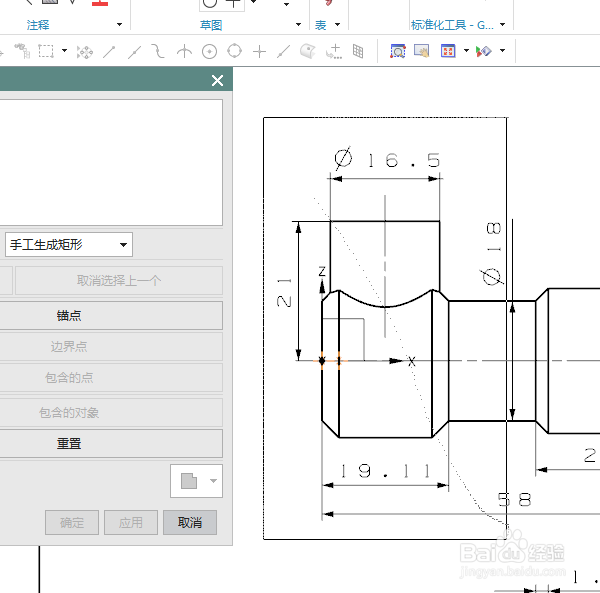

6、如下图所示，

点击工程图中的一个点，

然后框一个矩形，

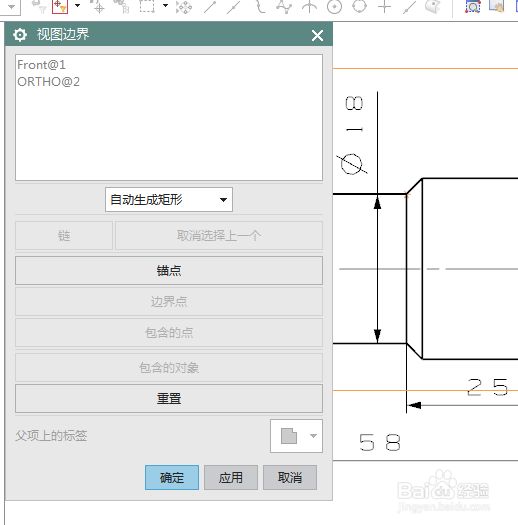

7、如下图所示，

当我们上一步中框一个矩形之后，松开鼠标的瞬间，实体就变成了下图所示的样子，

我们只需要点击对话框中的“取消”即可。

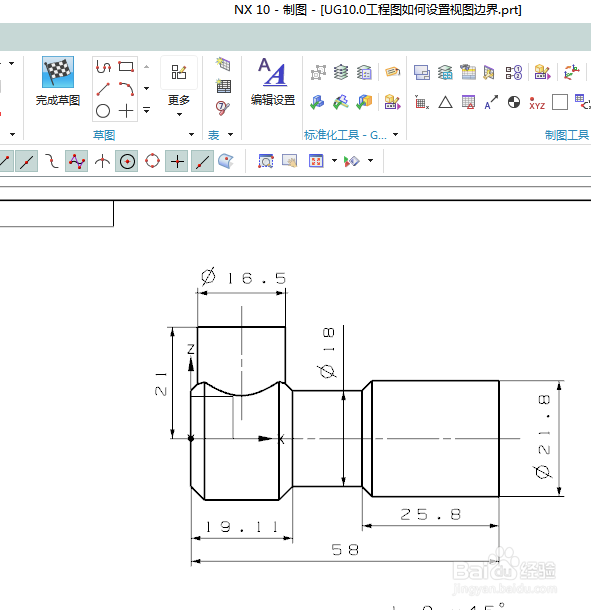

8、如下图所示，

UG10.0工程图中的视图边界设置完成。
