UG10.0工程图如何标注两线交点尺寸

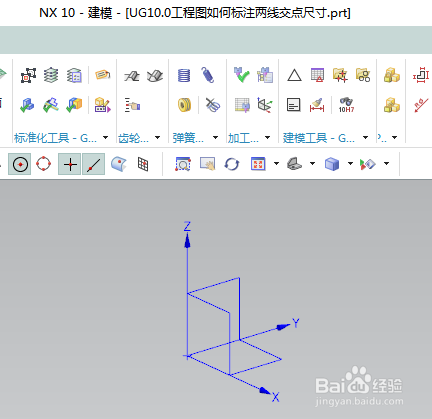

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0工程图如何标注两线交点尺寸

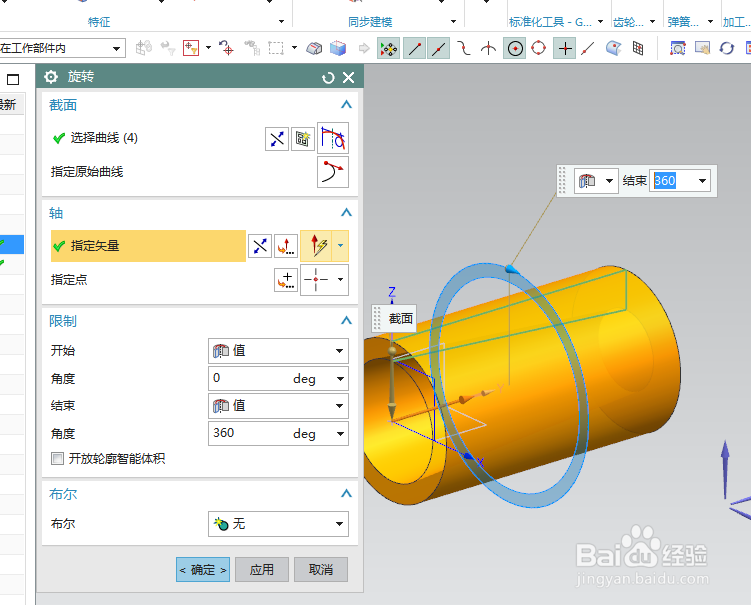

2、如下图所沫躲示，

执行【旋转——YZ平面】，

画直角梯形轮廓，点击睡针捧完成，

指定Y轴为旋转轴，

点击确定，

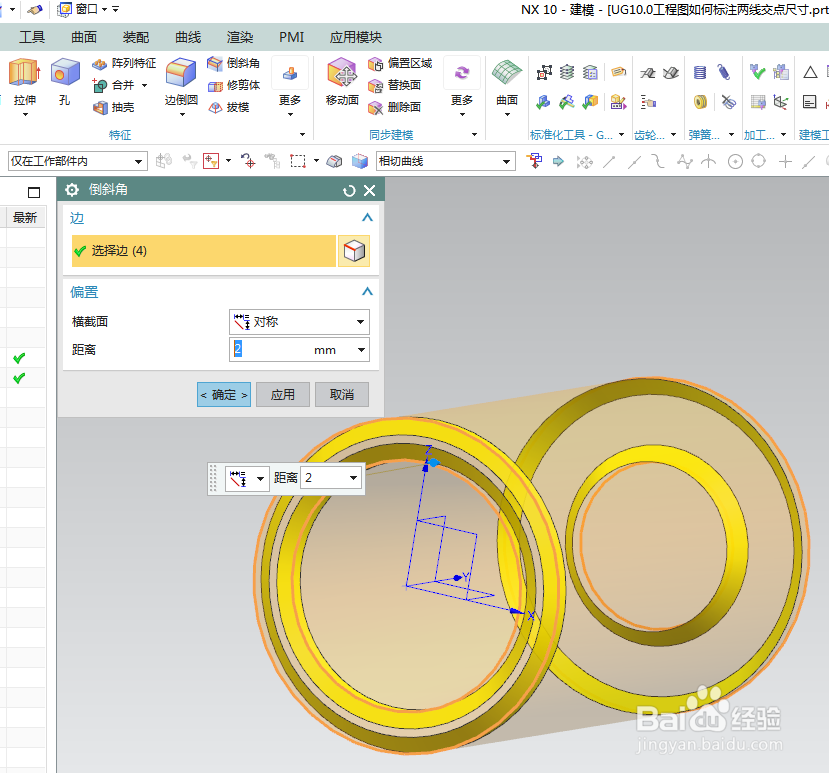

3、如下图所示，

点击工具栏中的倒斜角命令，

设置对称距离为2，

选中四条实体边线，

点击确定，

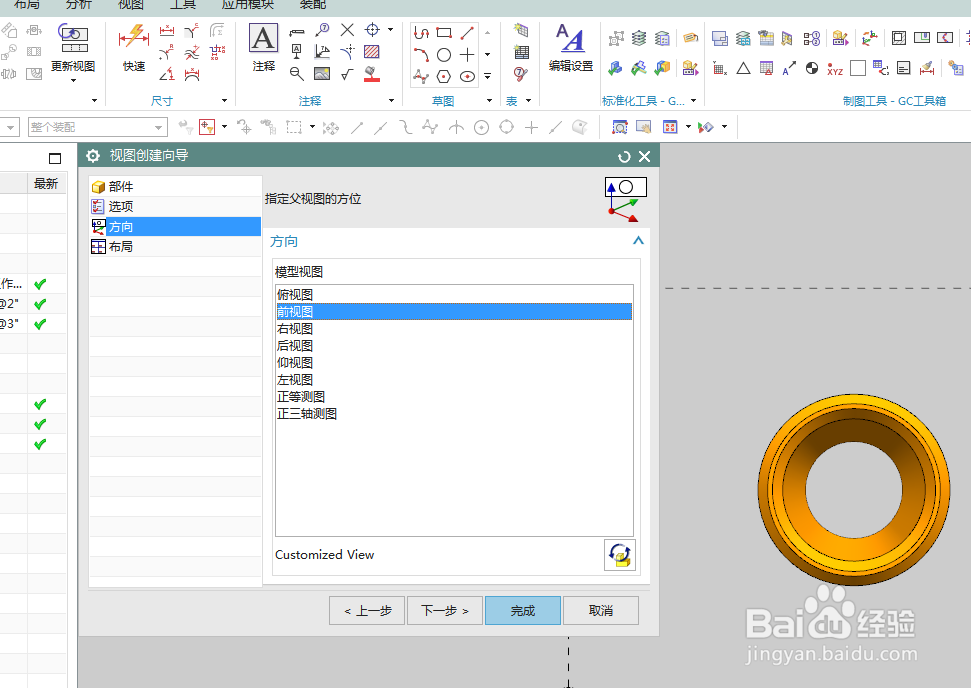

4、如下图示，

执行【应用模块——制图——新建图纸页】，

在视图创建导向中设置好视图方向，

点击完成，

快速的创建一个用于演示的工程图。

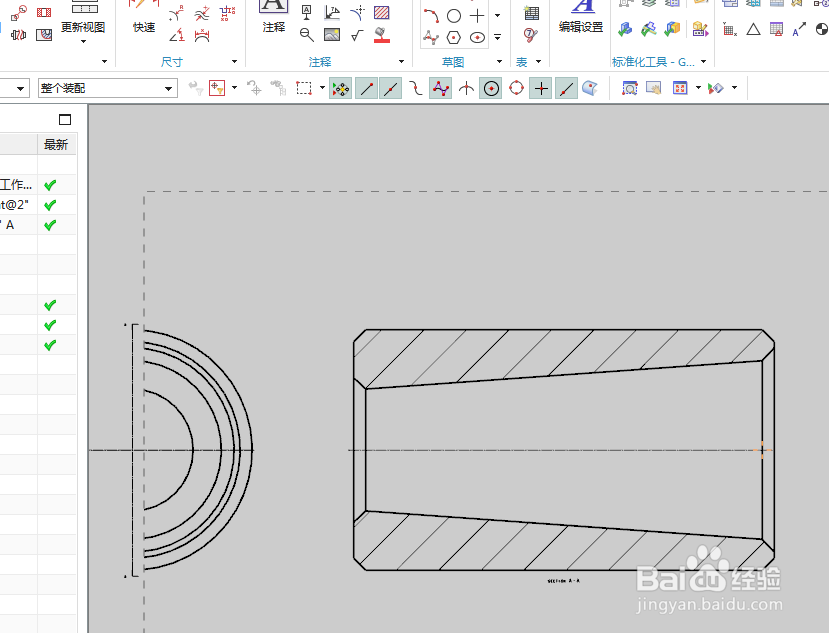

5、如下图所示，

创建一个剖视图，调整阴影距离，以及视图的位置，

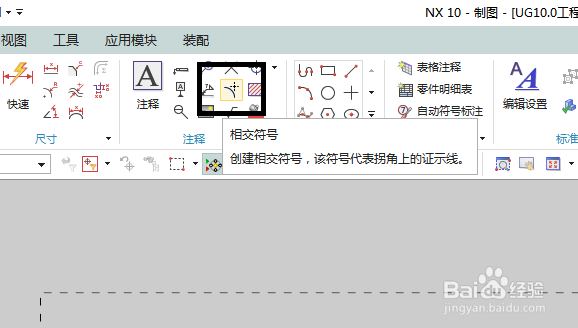

6、如下图所示，

在工具栏中点击“相交符号”图标，激活该命令，

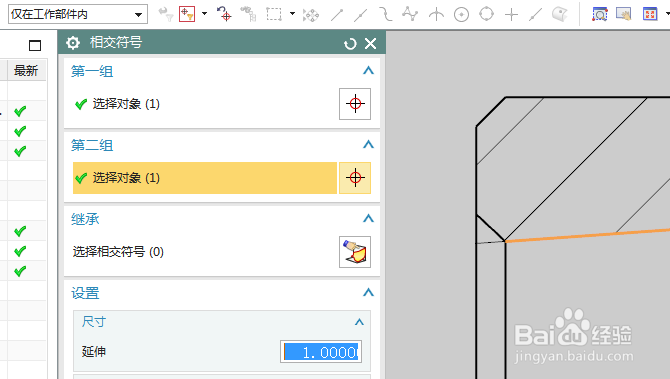

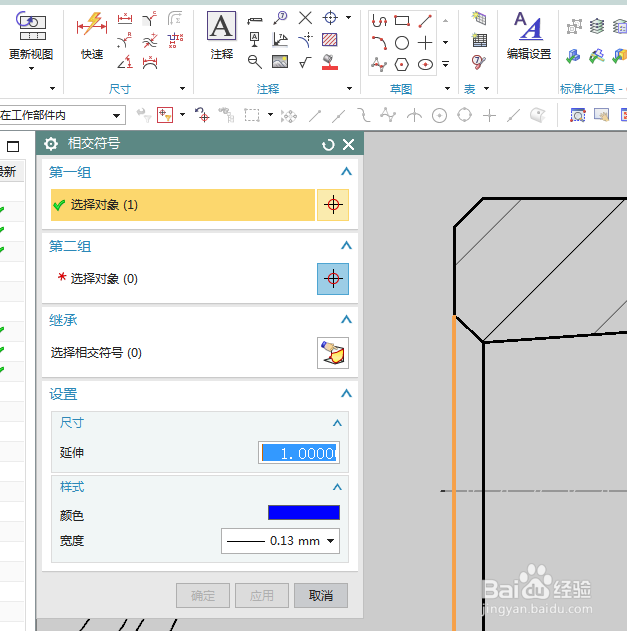

7、如下图所示，

“相交符号”对话框出现了，

第一组：选择一条线段，

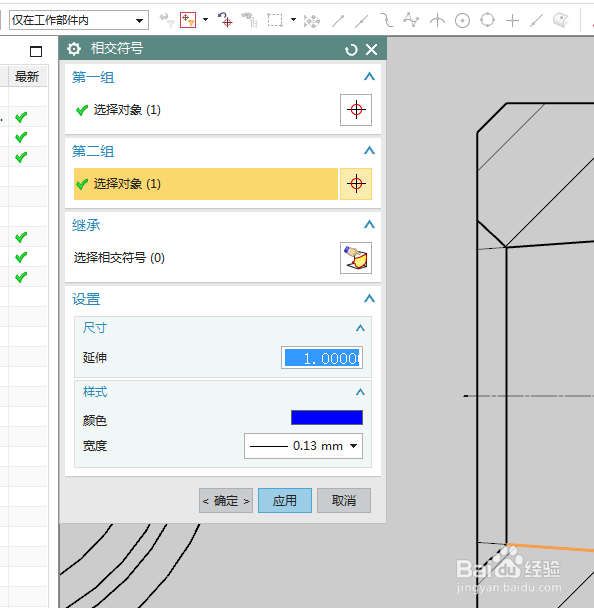

8、如下图所示，

第二组：选择一条斜向上的线段，

然后就能看到它们之间有一条细线延伸过去了，相交，

至此，

第一个交点创建完成，。

9、如夏雁下图所示，

重复第7、第8步操作，

创建第二个交点，

点击确定，

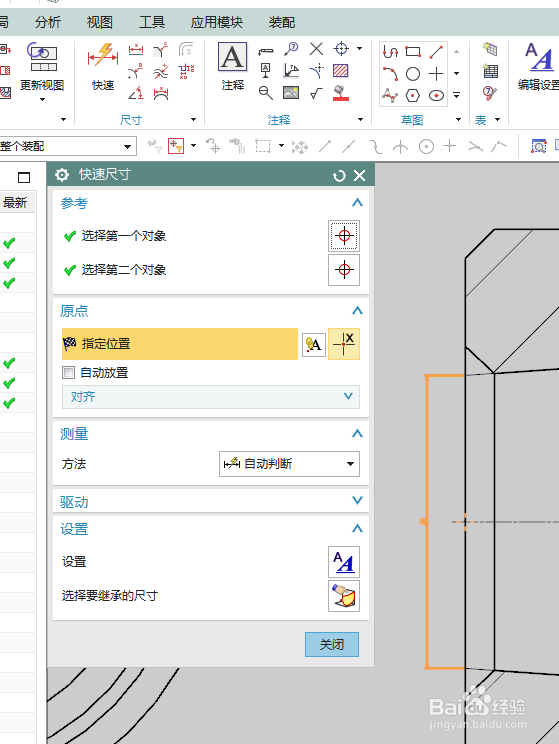

10、如下图示，

点击工具栏中的快速标注命令，

选中两个交点，

在空白处点击鼠标左键，

ESC，退出标注命令，

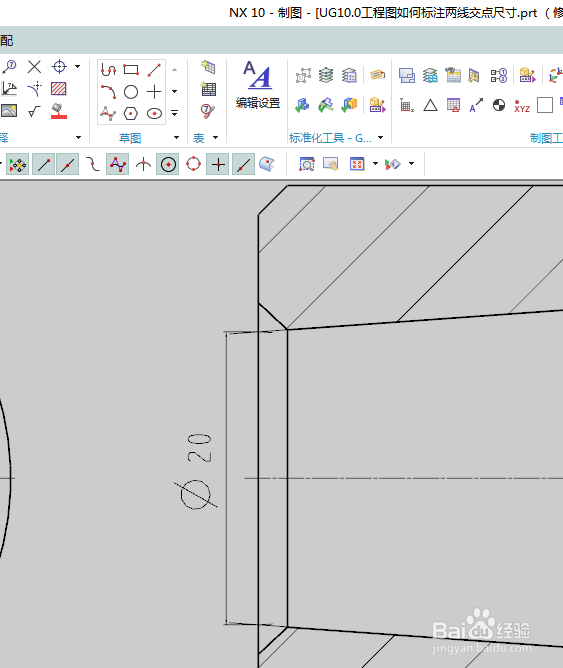

11、如下图所示，

手动调整标注的字号和交点的大小，

这样看的清楚一点，

————

至此，、这个两线交点尺寸标注完毕，

本次练习结束，
