Proe三维训练一百一十一之拉伸倒圆角加抽壳

2025-05-26 10:36:23

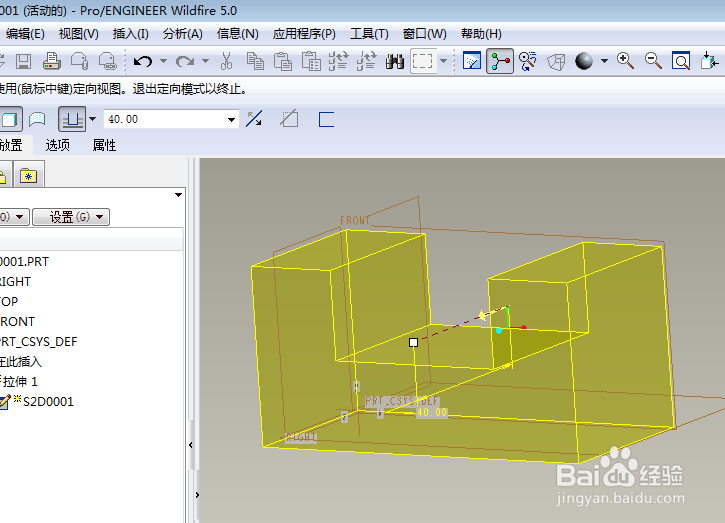

1、如下图示,打开Proe软件,新建一缺省的实体零件,

Proe三维训练一百一十一之拉伸倒圆角加抽壳

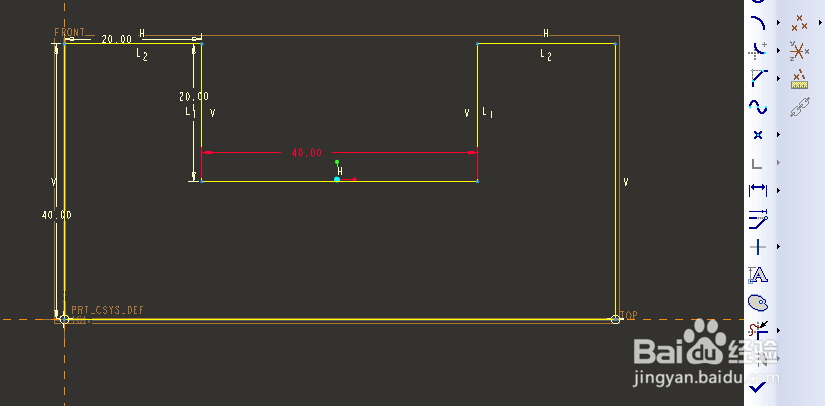

3、如下所示,激活直线命令,画一个开口向上的凹形轮廓双击修改尺寸:中间线长40,距离上边线20,上边线长20,左边线长40,点击右边工具栏中的√,完成并退出草绘。

Proe三维训练一百一十一之拉伸倒圆角加抽壳

5、如下图所示,点击软件右边工具栏中的倒圆角命令,左上角设置半径为R10,选中实体的中边线,回车,完成并结束本次倒圆角操作。

Proe三维训练一百一十一之拉伸倒圆角加抽壳

7、如下所示,隐藏所有的基准,至此,这个三维实体零件就创建完成了,本次训练结束。

Proe三维训练一百一十一之拉伸倒圆角加抽壳
