caxa三维设计如何放样四棱台

1、如下所示，

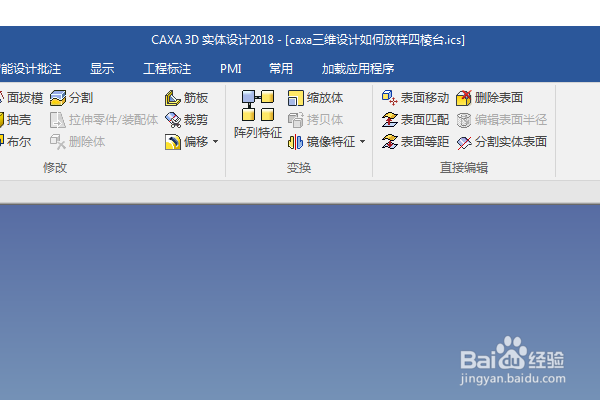

打开caxa三维实体设计软件，

新建一个空白的设计环境，

保存为：caxa三维设计如何放样四棱台

2、如下所示，

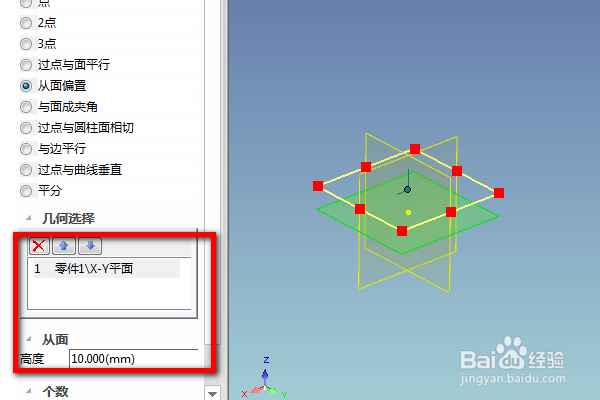

点击工具栏中的基准平面，

新建一个独立的零件

点击显示出来的基准坐标系中的XY平面，

设置高度10，点击√，完成基准平面的设置。

3、如下所示，

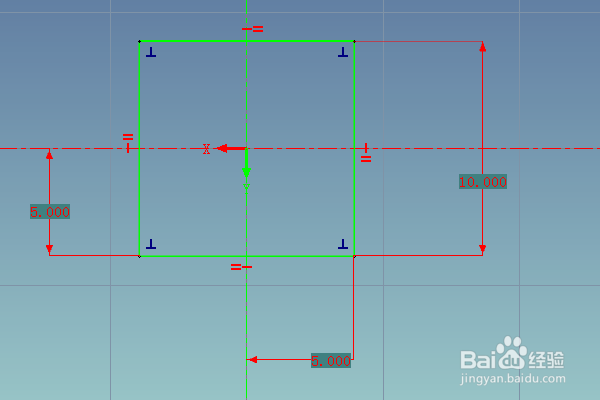

点击标题栏中的草图，点击【草图——在XY面】，进入草图，

激活矩形命令，画一个矩形，添加约束，相等，

激活标注命令，标注边长10，边距离轴5，

点击完成，退出草图。

4、如下所示，

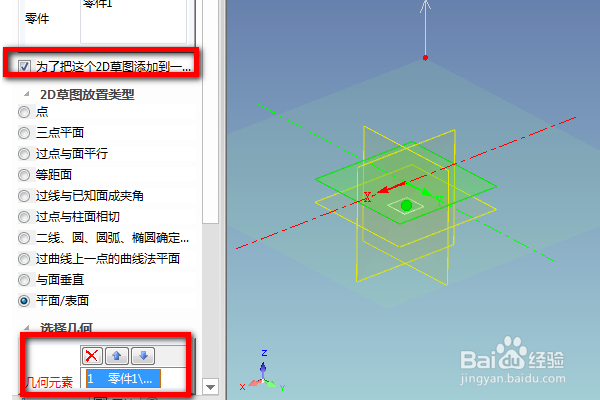

执行【草图——2D草图】，

勾选“为了把这个2D草图添加到零件”，

然后在设计树中选择基准平面所在的零件，

点击基准平面，回车，进入草图。

5、如下所示，

激活矩形命令，画一个矩形，添加约束，相等，

激活标注命令，距离三边都是2，

点击完成，退出草图。

6、如下所示，

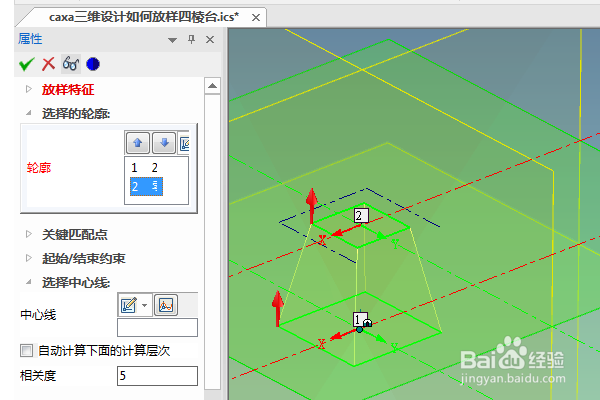

选中零件1，点击工具栏中的放样命令，

轮廓选择两个正方形，

回车，完成并结束本次放样操作。

7、如下所示，

将显示设置为真实感图，

至此，

这个四棱台就设计完成。
